תכונות המוצר
●תומך בקצבי סיביות של עד 25.78Gbps
● כולל טביעת רגל SFP+ הניתנת לחיבור חם
● מצויד בלייזר DFB 1310nm ופוטודיודת PIN, המאפשרים שידור של עד 10 ק"מ דרך SMF
●תואם למפרטי SFP+ MSA ו-SFF-8472, כולל שקע LC דופלקס
● תואם RoHS
●פועל עם ספק כוח יחיד של +3.3V
●כולל ניטור אבחון דיגיטלי בזמן אמת
●טווח טמפרטורת מארז פעולה: סטנדרטי של 0 מעלות עד +70 מעלות
יישומים
● 25GBASE-LR
פרטי המוצר

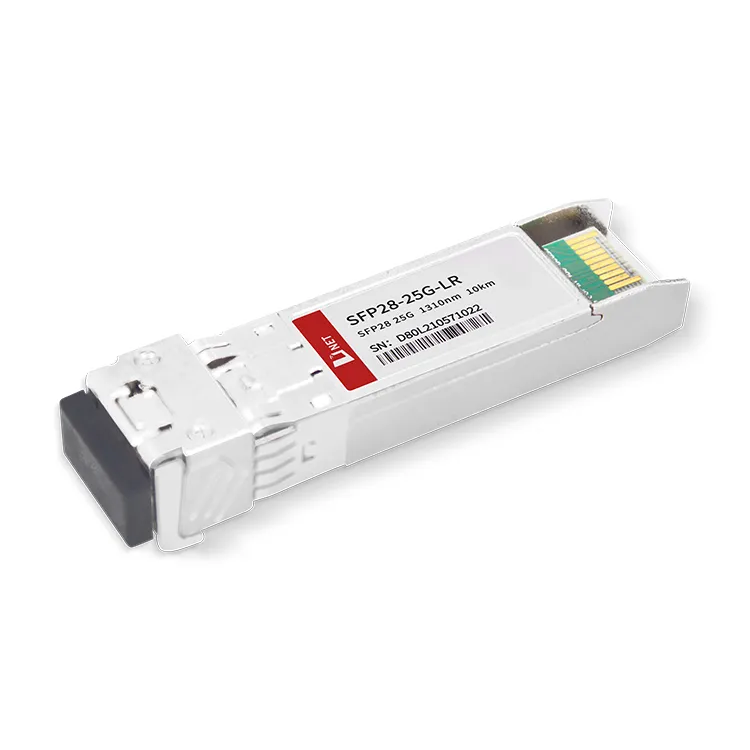

מקלטי המשדר SFP28 הם מודולים חסכוניים ובעלי ביצועים גבוהים המסוגלים לתמוך בקצב נתונים של 25.78Gbps ולהקל על מרחק שידור של 10 ק"מ מעל סיבים יחידים (SMF).
מקלטי משדר אלה כוללים שלושה מרכיבים מרכזיים: משדר לייזר DFB, פוטודיודה PIN המשולבת עם מגבר טרנס-עכבה (TIA), ויחידת בקרת MCU. כל המודולים עומדים בתקני בטיחות לייזר Class I.
תגיות פופולריות: SFP28 25מודול משדר G LR 10KM, סין SFP28 25יצרנים, ספקים, מפעלים של מודול משדר G LR 10KM
דירוג מרבי מוחלט
|
פָּרָמֶטֶר |
סֵמֶל |
מינימום |
מקסימום |
יְחִידָה |
|
מתח אספקה |
Vcc |
-0.5 |
4 |
V |
|
טמפרטורת אחסון |
טס |
-40 |
+85 |
תוֹאַר |
|
לחות הפעלה |
- |
5 |
85 |
% |
תנאי הפעלה מומלצים
|
פָּרָמֶטֶר |
סֵמֶל |
מינימום |
אופייני |
מקסימום |
יְחִידָה |
|
טמפרטורת מארז הפעלה |
Tc |
0 |
+70 |
תוֹאַר |
|
|
מתח אספקת חשמל |
Vcc |
3.135 |
3.30 |
3.465 |
V |
|
זרם אספקת חשמל |
Icc |
400 |
אִמָא |
||
|
קצב נתונים |
25.78 |
Gbps |
מאפיינים אופטיים וחשמליים
|
פָּרָמֶטֶר |
סֵמֶל |
מינימום |
אופייני |
מקסימום |
יְחִידָה |
הערות |
||
|
מַשׁדֵר |
||||||||
|
אורך גל מרכזי |
λc |
1270 |
1310 |
1350 |
נ"מ |
|||
|
רוחב ספקטרלי (-20dB) |
Δλ |
1 |
נ"מ |
|||||
|
יחס דיכוי מצב צדדי |
SMSR |
30 |
- |
dB |
||||
|
כוח פלט ממוצע |
Pהַחוּצָה |
-6 |
2 |
dBm |
1 |
|||
|
יחס הכחדה |
ER |
3.5 |
dB |
|||||
|
הפרש תנודת קלט נתונים |
VIN |
180 |
850 |
mV |
2 |
|||
|
עכבה דיפרנציאלית קלט |
ZIN |
90 |
100 |
110 |
Ω |
|||
|
TX השבת |
השבת |
2.0 |
Vcc |
V |
||||
|
לְאַפשֵׁר |
0 |
0.8 |
V |
|||||
|
תקלת TX |
תַקָלָה |
2.0 |
Vcc |
V |
||||
|
נוֹרמָלִי |
0 |
0.8 |
V |
|||||
|
מַקְלֵט |
||||||||
|
אורך גל מרכזי |
λc |
1260 |
1600 |
נ"מ |
||||
|
רגישות מקלט |
-13.3 |
dBm |
3,4 |
|||||
|
עומס יתר של מקלט |
2 |
dBm |
3,4 |
|||||
|
LOS De-Assert |
LOSD |
-15 |
dBm |
|||||
|
LOS Assert |
LOSA |
-30 |
dBm |
|||||
|
LOS Hysteresis |
0.5 |
dB |
||||||
|
הפרש פלט נתונים |
Vהַחוּצָה |
300 |
900 |
mV |
5 |
|||
|
LOS |
גָבוֹהַ |
2.0 |
Vcc |
V |
||||
|
נָמוּך |
0.8 |
V |
||||||
הערות:
1. הכוח האופטי מופעל לתוך SMF.
2. כניסת PECL, מחוברת ומסתיימת פנימית AC.
3. נמדד עם תבנית בדיקה של PRBS 231-1 @25.78Gps, BER פחות או שווה ל-5×10-5.
4. נמדד עם תבנית בדיקה של PRBS 231-1 @10.3125Gps, BER פחות או שווה ל-1×10-12.
סיביות 110.3 וסיביות 118.3 שולטים במצבי הנעילה של הטיימר הפנימי או CDR, ערך ברירת המחדל הוא "1".
5. צמוד AC פנימית.
|
סיביות 110.3 של A2h |
סיביות 118.3 של A2h |
קצב נתונים RX |
קצב נתונים TX |
מצב RX CDR |
סטטוס TX CDR |
|
גבוה/1 |
גבוה/1 |
24.33G/25.78G |
24.33G/25.78G |
בחר CDR |
בחר CDR |
|
גבוה/1 |
נמוך/0 |
24.33G/25.78G |
9.95G/10.31G |
בחר CDR |
מעקף CDR |
|
נמוך/0 |
גבוה/1 |
9.95G/10.31G |
24.33G/25.78G |
מעקף CDR |
בחר CDR |
|
נמוך/0 |
נמוך/0 |
9.95G/10.31G |
9.95G/10.31G |
מעקף CDR |
מעקף CDR |
מידע הזמנה
|
מספר חלק |
תֵאוּר |
|
SFP28-25G-LR |
מקלט משדר SFP28 במהירות 25Gbps, מצב יחיד, טווח הגעה של 10 ק"מ |
שאלות נפוצות
1. האם אתה יכול לשים SFP+ ביציאת SFP28?
ת: כן, אבל כאשר הוא מחובר למקלט SFP + משדר, יציאה זו יכולה לתמוך במהירויות אינטרנט של עד 10Gbps בלבד.
2. מה זה QSFP28 ו-SFP28?
ת: לשניהם גדלים ותקני פרוטוקול שונים. מודול SFP28 מוגדר כתומך בקצב שידור של רכב בודד של 25GB, וה-QSFP28 תומך בארבעה ערוצי 25Gbit/s עם קצב נתונים כולל של 100G
3. באיזו מהירות נתמכת SFP28?
ת: למודול האופטי SFP 28 יש קצב שידור של 25Gbps, באמצעות מחבר LC.
