תיאור

פרמטרים טכניים

תכונות

● קצב נתוני הפעלה עד 25.78Gbps
● מרחק שידור של עד 10 ק"מ
● פוטודיודת פינים רגישות גבוהה ו-TIA
● מחבר דופלקס LC
● מחבר 20 פינים הניתן לחיבור חם
● צריכת חשמל נמוכה<1 W
● טווח טמפרטורות רחב של -20 עד 70 מעלות
● ספק כוח יחיד +3.3V±5%.
● תואם ל-SFF-8472
● תואם RoHS לחלוטין

פרטי המוצר

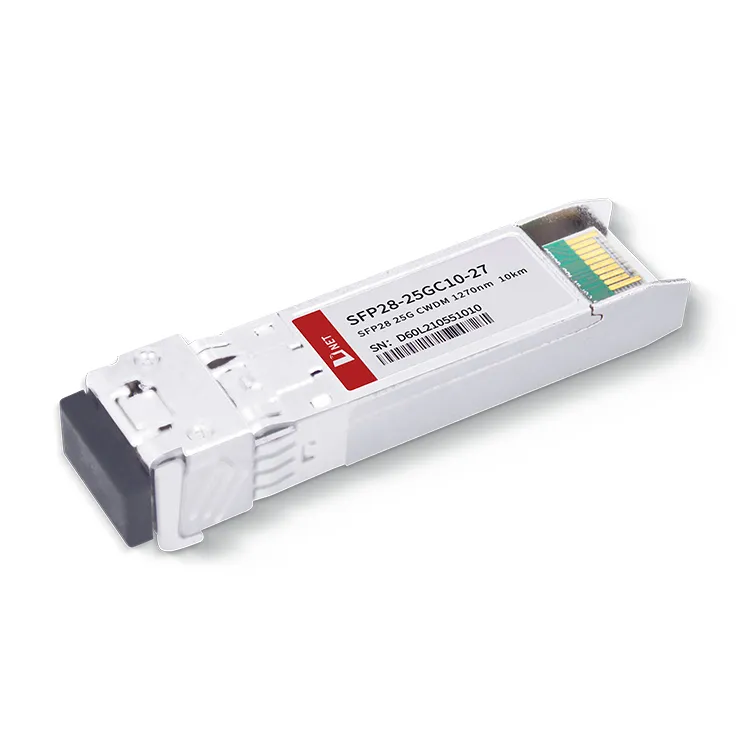

מודול 25G CWDM 1270nm 10KM של D-net משתמש בלייזר CWDM DML ומקלט PIN. גם ערוץ הקליטה וגם ערוץ השידור שלו משלבים מעגל CDR מובנה המסוגל לתמוך בקצב מרבי של עד 25.78Gbps. מקלט המשדר האופטי הצבעוני 25G 1270nm 10KM נועד לחסוך במשאבי סיבים, ובכך להפחית ביעילות את העלויות התפעוליות הכוללות עבור ספקי השירות. מודול ה-25G 1270nm 10KM תואם לתקני SFF-8472 ו-RoHS. מודול מקלט המשדר 25G SFP28 CWDM 10KM מוצא יישום רחב בקישוריות בין מרכזי נתונים, רשתות שידור אופטיות של מפעילי תקשורת, רשתות אחורי של תחנות בסיס אלחוטיות ותרחישי Ethernet ארגוניים.

תגיות פופולריות: מודול משדר SFP28 CWDM 1270nm, סין יצרנים, ספקים, מפעלים של מודול משדר SFP28 CWDM 1270nm

דירוג מרבי מוחלט

פָּרָמֶטֶר	סֵמֶל	יְחִידָה	מינימום	מקסימום
טווח טמפרטורת אחסון	טס	^oC	-40	85
לחות יחסית	RH	%	0	95
מתח אספקה מקסימלי	Vcc3	V	-0.5	4.0

תנאי הפעלה מומלצים

פָּרָמֶטֶר	סֵמֶל	יְחִידָה	מינימום	טיפ	מקסימום
טווח טמפרטורת מארז הפעלה	Tc	^oC	-20		70
מתח אספקת חשמל	Vcc	V	3.14	3.3	3.46
קצב סיביות	BR	Gb/s		25.78
יחס שגיאות סיביות	BER				5*10^-5
אורך קישור מרבי נתמך	L	ק"מ			10

הגדרת יציאות חשמליות

פָּרָמֶטֶר	סֵמֶל	יְחִידָה	מינימום	טיפ	מקסימום	פֶּתֶק
מתח אספקה	V_CC	V	3.14	3.3	3.46
צריכת חשמל	P	mW			1000
מַשׁדֵר
עכבה דיפרנציאלית קלט	R_IN	Ω		100
Swing קלט נתונים חד-קצה	V_IN	mVp-p	90		450
שידור נטרול מתח	V_DIS	V	2		V_CCHOST
מתח הפעלת שידור	V_EN	V	V_EE		V_EE+0.8
שידור תקלות מתח	V_FA	V	2		V_CCHOST
שידור מתח ביטול תקלות	V_ה-FDA	V	V_EE		V_EE+0.4
מַקְלֵט
Swing פלט נתונים חד-קצה	V_OD	mVp-p	200		450
תקלת LOS	V_LOSFT	V	2		V_CCHOST
LOS רגיל	V_LOSNR	V	V_EE		V_EE+0.4

מאפיינים אופטיים

(Tc=0 עד 70 oC ו-Vcc= 3.14 עד 3.46V)

פָּרָמֶטֶר	סֵמֶל	יְחִידָה	מינימום	טיפ	מקסימום	פֶּתֶק
אורך גל נומינלי	λ	נ"מ	1271,1291,1311,1331,1351, 1371,1391,1411,1431,1451
סחיפה באורך גל	Δλ	נ"מ	-6.5		+6.5
כוח פלט ממוצע	פאב	dBm	-3		2
רוחב ספקטרלי (-20dB)	s	נ"מ			1
יחס הכחדה	ER	dB	3.5
יחס דיכוי מצב צד	SMSR	dB	30
כוח השקה ממוצע של משדר כבוי	POFF	dBm			-30
רעש בעוצמה יחסית	RIN	dB/Hz			-128
אורך גל מרכזי	λC	נ"מ	1260		1620
רגישות מקלט (OMA)	RSENSE	dBm			-11.3	1
עומס יתר של מקלט (OMA)	Pmax	dBm	2.2
אובדן החזר אופטי		dB			-26
LOS Assert	LOSA	dBm	-30
LOS De-Assert LOS	LOSD	dBm			-17
LOS Hysteresis		dB	0.5

Note1: Measured at 25.78125Gb/s,ER>3.5dBm, PRBS 231-1 ו-BER טובים או שווה ל-5E-5;

מידע הזמנה

מספר חלק	תֵאוּר
SFP28-25GC10-27	25G CWDM 1270nm 10KM LC משדר אופטי

שאלות נפוצות

1. מהי יציאת 25G SFP28?

ת: יציאת SFP28 של D-NET מיועדת ליציאת מהירות 25G בגודל דומה ליציאת 10G SFP+.

2. האם SFP28 הוא אתרנט?

ת: Ethernet SFP28 מיועד ללקוחות הפורסים 25GbE, מודול SFP28, המבוסס על צורת החבילה של SFP+, תומך בתקן 25G Ethernet. תאימות לאחור עם 10GbE מספקת נתיב הגירה טבעי ללקוחות הזקוקים ליותר רוחב פס.
