פרטי המוצר

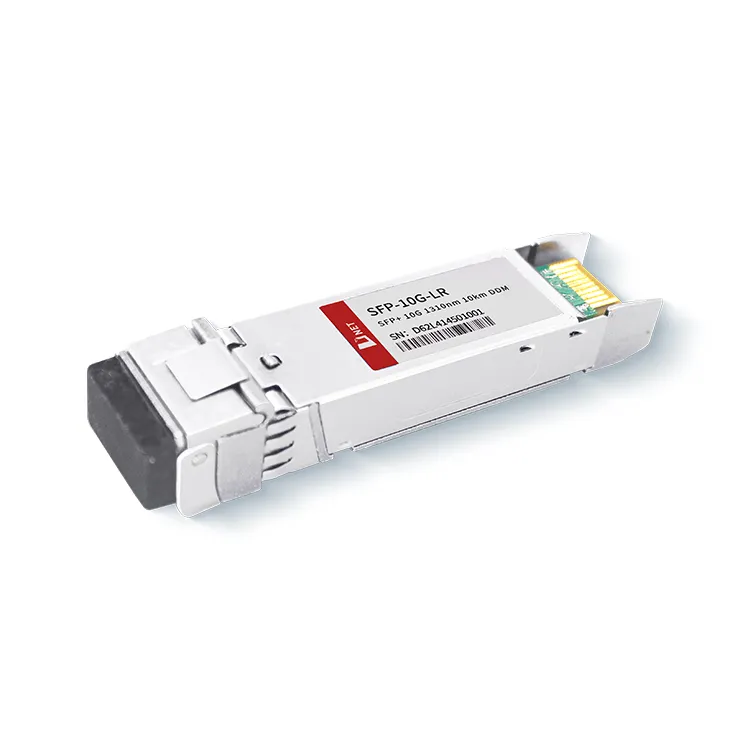

מודול 10G LR 10KM של D-NET תואם לתקני SFF-8431, SFF-8432 ו-IEEE 802.3ae 10GBASE-LR. הוא פועל באורך גל של 1310 ננומטר, תדר הנפוץ בתקשורת אופטית ארוכת טווח. המודול דבק בפורמט SFP התואם במלואו, ומציע יכולת חיבור חם, מקל על שדרוגים פשוטים ליציאות אופטיות ומבטיח פליטות של הפרעות אלקטרומגנטיות (EMI) נמוכות.
תגיות פופולריות: SFP+ 10מודול מקלט משדר G LR 10km, סין SFP+ 10יצרנים, ספקים, מפעלים של מודול משדר G LR 10km
דירוג מרבי מוחלט
|
פָּרָמֶטֶר |
סֵמֶל |
מינימום. |
אופייני |
מקסימום. |
יְחִידָה |
|
|
טמפרטורת אחסון |
TS |
-40 |
+85 |
תוֹאַר |
||
|
טמפרטורת הפעלה של המארז |
מִסְחָרִי |
TA |
0 |
70 |
תוֹאַר |
|
|
תַעֲשִׂיָתִי |
-40 |
+85 |
תוֹאַר |
|||
|
מתח אספקה מקסימלי |
Vcc |
-0.5 |
4 |
V |
||
|
לחות יחסית |
RH |
0 |
85 |
% |
||
מאפיינים חשמליים
|
פָּרָמֶטֶר |
סֵמֶל |
מינימום. |
אופייני |
מקסימום. |
יְחִידָה |
פֶּתֶק |
|
מתח אספקה |
Vcc |
3.135 |
3.465 |
V |
||
|
אספקה זרם |
Icc |
430 |
אִמָא |
|||
|
צריכת חשמל |
P |
1.5 |
W |
|||
|
מדור משדרים |
||||||
|
עכבה דיפרנציאלית קלט |
Rב |
100 |
Ω |
1 |
||
|
Tx Input Single Ended סיבולת מתח DC (Ref VeeT) |
V |
-0.3 |
4 |
V |
||
|
תנודת מתח כניסה דיפרנציאלית |
וין, עמוד |
180 |
700 |
mV |
2 |
|
|
שידור נטרול מתח |
VD |
2 |
Vcc |
V |
3 |
|
|
מתח הפעלת שידור |
VEN |
וי |
ויי+0.8 |
V |
||
|
מדור מקלט |
||||||
|
סיבולת מתח יציאה בודדת |
V |
-0.3 |
4 |
V |
||
|
Rx Output Diff Voltage |
Vo |
300 |
850 |
mV |
||
|
זמן עלייה ונפילה של פלט Rx |
Tr/Tf |
30 |
נ.ב |
4 |
||
|
תקלת LOS |
Vאשמת LOS |
2 |
Vccמְאָרֵחַ |
V |
5 |
|
|
LOS רגיל |
Vנורמה LOS |
וי |
ויי+0.8 |
V |
5 |
|
פֶּתֶק
1. Into ence מסתיים ב-100 אוהם.
2. חבר ישירות לפין קלט הנתונים TX. צימוד AC מהפין ל-IC Driver הלייזר.
3. LOS הוא פלט אספן פתוח. יש לפתוח את ה-4.7k-10kΩ בלוח המארח. הפעולה היא לוגית 0, ואובדן האות הוא לוגיקה 1. מתח המשיכה המרבי הוא 5.5V.
4. אולטרסאונד עם OC-192 / SDH.
5. 10GBASE-LR / LW Ethernet.
פרמטרים אופטיים
|
פָּרָמֶטֶר |
סֵמֶל |
מינימום. |
אופייני |
מקסימום. |
יְחִידָה |
פֶּתֶק |
|
מדור משדרים |
||||||
|
אורך גל מרכזי |
λt |
1290 |
1310 |
1330 |
נ"מ |
|
|
רוחב ספקטרלי |
△λ |
1 |
נ"מ |
|||
|
כוח אופטי ממוצע |
Pavg |
-8.2 |
0.5 |
dBm |
1 |
|
|
כוח אופטי OMA |
פומה |
-5.2 |
dBm |
|||
|
לייזר כבוי כוח |
פוף |
-30 |
dBm |
|||
|
יחס הכחדה |
ER |
3.5 |
dB |
7 |
||
|
יחס הכחדה |
ER |
6 |
dB |
6 |
||
|
עונש פיזור משדר |
TDP |
3.2 |
dB |
2 |
||
|
רעש בעוצמה יחסית |
רין |
-128 |
dB/Hz |
3 |
||
|
סובלנות לאובדן החזר אופטי |
20 |
dB |
||||
|
מדור מקלט |
||||||
|
אורך גל מרכזי |
λr |
1260 |
1355 |
נ"מ |
||
|
רגישות מקלט |
סנטור |
-14.5 |
dBm |
4,7 |
||
|
רגישות מקלט |
סנטור |
-14.5 |
dBm |
4,6 |
||
|
רגישות לחוצה (OMA) |
סנטוררְחוֹב |
-10.3 |
dBm |
4 |
||
|
לוס אסרט |
LOSA |
-25 |
- |
dBm |
||
|
לוס קינוח |
LOSD |
-15 |
dBm |
|||
|
Los Hysteresis |
LOSH |
0.5 |
dB |
|||
|
לְהַעֲמִיס יוֹתֵר מִדַי |
שבת |
0 |
dBm |
5 |
||
|
רפלקציית מקלט |
Rrx |
-12 |
dB |
|||
פֶּתֶק
1. תנאי בדיקת מקלט מתח לפי IEEE802.3ae. בדיקת CSRS מחייבת את המעגלים המארחים לעמוד בתקני SFF-8431.
2. עומס יתר על המקלט כמפורט ב-OMA ובתנאי הלחץ המשולבים הגרועים ביותר.
3. אולטרסאונד עם OC-192 / SDH
4. 10GBASE-LR / LW Ethernet
מידע הזמנה
|
מספר חלק |
תֵאוּר |
|
SFP-10G-LR |
מודול משדר 10G SFP+ LR 10KM, ניתן לחיבור חם, דופלקס LC, +3.3V, 1310nm DFB-LD, מצב יחיד |
שאלות נפוצות
1. מה זה 10G LR?
ת: מודול 10G LR 10KM של D-NET הוא מודול מקלט משדר אופטי עבור 10-יישומי תקשורת אופטית טורית של Gb/s, מודול SFP+ תואם ל-SFF-8431, SFF-8432 ו-IEEE 802.3ae 10GBASE-LR.
2. האם 10GBASE-LR הוא מצב יחיד או מולטי-מוד?
ת: מודול המשדר 10G SFP+ LR 10KM של D-NET מתאים לשידור מרחוק, כך שהסיבי במצב יחיד מכוסה בעיקר ב-10 GBASE-LR SFP+, מרחק ההעברה של 10GBASE-LR SFP יכול להיות עד 10 ק"מ עם סיבים במצב יחיד
