מאפיינים
● תואם ל-IEEE Std 802.3-2005 Gigabit
Ethernet 1000Base-LX
● מפרטים לפי SFF-8074i ו
SFF-8472, גרסה 9.5
● ניטור אבחון דיגיטלי זמין
● לייזר Fabry-Perot (FP) לא מקורר 1310nm
● קישורי נתונים דו-כיווניים עד 1.25Gb/s
● מחבר דופלקס LC תואם
● ספק כוח יחיד +3.3V DC
● טביעת רגל SFP הניתנת לחיבור חם
● אישור בטיחות לייזר Class 1
● אפשרויות טמפרטורת הפעלה
-(מסחרי) -10oC ל-+70oC
-(מורחב) -10oC ל-+85oC
-(תעשייתי) -40oC ל-+85oC
● עד 10 ק"מ על 9/125 מיקרומטר SMF
● תואם RoHS
יישומים
● 1.25Gb/s Ethernet 1000Base-LX
● ערוץ סיבים 1.0625Gb/s
● נתב ארגוני
פרטי מוצר

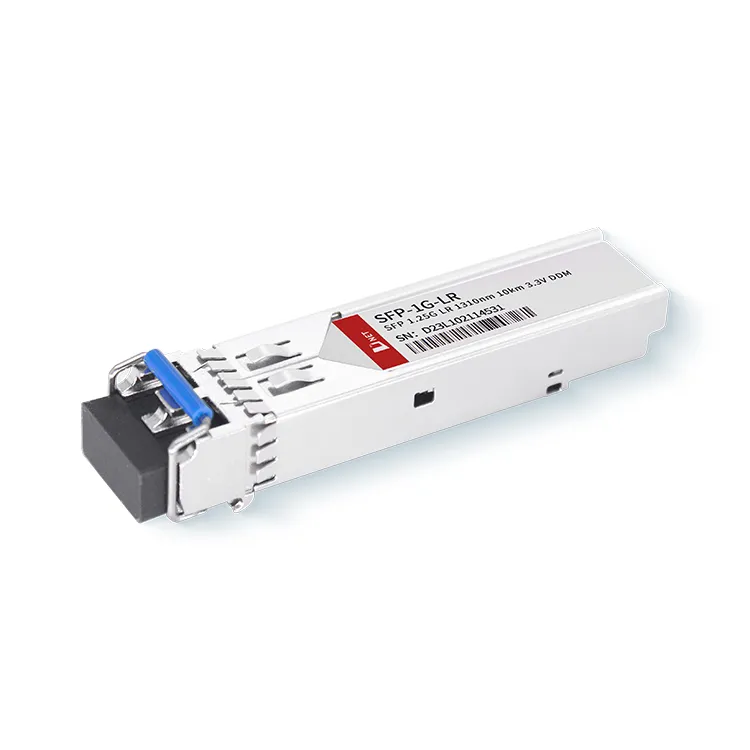

1.25G 1310nm 10km SFP מודול אופטי הוא פתרון רב-תכליתי ואמין עבור רשתות תקשורת אופטיות, המציע שידור נתונים במהירות גבוהה למרחקים ארוכים עם איכות ויציבות אות מעולה. הם תואמים ל-IEEE Std 802.{{ 6}} Gigabit Ethernet 1000Base-LX ו-Fibre Channel FC-PI-2 Rev.8.0.
תגיות פופולריות: SFP 1G 1000base LR 10km 1310nm, סין SFP 1G 1000base LR 10km 1310nm יצרנים, ספקים, מפעל
דירוג מרבי מוחלט
מתחים החורגים מהדירוג המרבי המוחלט עלולים לגרום לנזק קבוע למכשיר. אלו הם דירוגי לחץ מוחלטים בלבד. תפעול פונקציונלי של המכשיר אינו משתמע בתנאים אלו או אחרים החורגים מאלה המפורטים בסעיפים התפעוליים של גיליון הנתונים. חשיפה לדירוג מקסימלי מוחלט לתקופות ממושכות עלולה להשפיע לרעה על אמינות המכשיר.
|
פָּרָמֶטֶר |
סֵמֶל |
מינימוםאמום |
מקסימוםאמום |
יחידה |
|
טמפרטורת אחסון |
TS |
-40 |
85 |
oC |
|
לחות יחסית |
RH |
5 |
95 |
% |
|
מתח אספקה |
VCC |
-0.5 |
4.0 |
V |
תנאי הפעלה מומלצים
|
פָּרָמֶטֶר |
סֵמֶל |
מינימום |
טיפ |
מקסימום |
יחידה |
|
|
טמפרטורת מארז הפעלה |
DNET-03S10-31 |
TC |
-10 |
25 |
70 |
oC |
|
DNET-03S10-31I |
TC |
-40 |
25 |
85 |
oC |
|
|
מתח אספקה |
VCC |
3.135 |
3.3 |
3.465 |
V |
|
|
קצב נתונים |
- |
- |
1.25 1.0625 |
- |
Gb/s |
|
מאפיינים חשמליים של מקלט משדר
|
פָּרָמֶטֶר |
סֵמֶל |
מִינִימוּם |
טיפוסי |
מַקסִימוּם |
יחידה |
הערות |
|
זרם אספקת מודול |
Icc |
- |
- |
220 |
אִמָא |
- |
|
קלט דיפרנציאלי של משדר מתח (TD +/-) |
- |
300 |
- |
2200 |
mVP-P |
1 |
|
מתח מוצא דיפרנציאלי של מקלט (RD +/-) |
- |
600 |
- |
1200 |
mVP-P |
2 |
|
פלט במהירות נמוכה: תקלת משדר (TX_FAULT) / אובדן אות (LOS) |
VOH |
2.0 |
- |
Vcc |
V |
3 |
|
כרך |
0 |
- |
0.8 |
V |
- |
|
|
iutput במהירות נמוכה: השבתת משדר (TX_DISABLE), MOD_DEF 1, MOD_DEF 2 |
VIH |
2.0 |
- |
Vcc |
V |
4 |
|
VIL |
0 |
- |
0.8 |
V |
- |
הערות
1. AC פנימי מחובר ומסתיים לעומס דיפרנציאלי של 100Ω.
2. מחובר AC פנימי, אך דורש סיום דיפרנציאלי של 100Ω או פנימי ל-Serializer/Deserializer.
3. נמשך כלפי מעלה כלפי מעלה עם נגד 4.7KΩ-10KΩ בלוח המארח ל-VCCT,R.
4. Mod_Def1 ו-Mod_יש למשוך את Def2 כלפי חוץ עם נגד 4.7KΩ-10KΩ בלוח המארח ל-VCCT,R.
מאפיינים אופטיים של משדר
|
פָּרָמֶטֶר |
סֵמֶל |
מִינִימוּם |
טיפוסי |
מַקסִימוּם |
יחידה |
הערות |
|
הפעל כוח אופטי |
פו |
-9 |
-6 |
-3 |
dBm |
- |
|
טווח אורך גל מרכזי |
λc |
1270 |
1310 |
1355 |
נ"מ |
- |
|
יחס הכחדה |
לְשֶׁעָבַר |
9 |
- |
- |
dB |
- |
|
רוחב ספקטרלי (RMS) |
Δλ |
- |
- |
4 |
נ"מ |
- |
|
ריצוד מוחלט |
TJ |
- |
- |
266 |
נ.ב |
- |
|
עונש פיזור |
- |
- |
- |
1 |
dB |
- |
|
זמן עלייה/נפילה אופטי |
Tלעלות/Tנפילה |
- |
- |
260 |
נ.ב |
- |
|
Pout @TX-Disable טען |
Pכבוי |
- |
- |
-45 |
dBm |
- |
מזמין מידע
|
מספר חלק |
תיאור |
|
SFP-1G-10KM |
1.25Gb/s מקלט SFP במצב יחיד 1000BASE-LX |
תיאור מוצרים
1. איזו פס היא 1310nm?
ת: זה שייך ל-"o-band", תוך שימוש בטווח אורכי הגל של סיבים ב-1260-1360nm, לייזרים דיודות 1310nm.
2. כמה רחוק 1G LX SFP יכול להגיע?
ת: 1.25Gb/s מקלט SFP במצב יחיד 1000BASE-LX, זהו מודול אופטי סטנדרטי 1310nm LX SFP ומרחק השידור יכול להגיע עד 10 ק"מ. הוא פועל בקצב נתונים של 1.25Gbps.
3. מה המשמעות של LX ב-SFP?
ת: LX מייצג שידור למרחקים ארוכים, עובד ב-{0}}nm (בדרך כלל 1310nm), הוא תואם ל-IEEE Std 802.3-2005 Gigabit Ethernet 1000Base-LX ו-Fibre Channel FC-PI{{ 7}} Rev.8.0.
