שירות מודול משדר אופטי של D-net
----
●משך אחריות: תהנה מאחריות מרגיעה לשלוש שנים עבור הרכישה שלך.
●אבטחת תאימות: המומחיות של D-NET משתרעת על שירותי תאימות, ומבטיחה שהמודולים האופטיים שלנו משתלבים בצורה חלקה עם ציוד של יצרנים מובילים.
●מותאם לצרכים שלך: התאמה אישית היא המפתח ב-D-NET. אנו מציעים התאמה אישית של OEM, ואם תרצה, תוכל להתאים אישית את המוצרים שלך עם תוויות לוגו צבעוניות.
●משלוח מהיר: צפו לשירות מהיר עם זמן אספקה כללי של 3 ימים בלבד.
●אקסלנס שליח: סמוך על שותפויות השליחויות האמינות והאיכותיות שלנו, כולל SF, FedEx, DHL, UPS ואחרות, לפתרונות משלוח מקיפים.
תכונות
● ניתן לחיבור חם
● משדר EML 147nm CWDM, גלאי צילום APD
● מרחק שידור הוא עד 80 ק"מ דרך חיבור SMF
● 2-ממשק תיל למפרטי ניהול תואם לממשק ניטור אבחון דיגיטלי SFF 8472
● תואם RoHS
יישומים
● 10GBASE-ZR/ZW Ethernet
● Sonet OC-192/SDH
● ערוץ סיבים 10G
● רשתות CWDM
פרטי המוצר

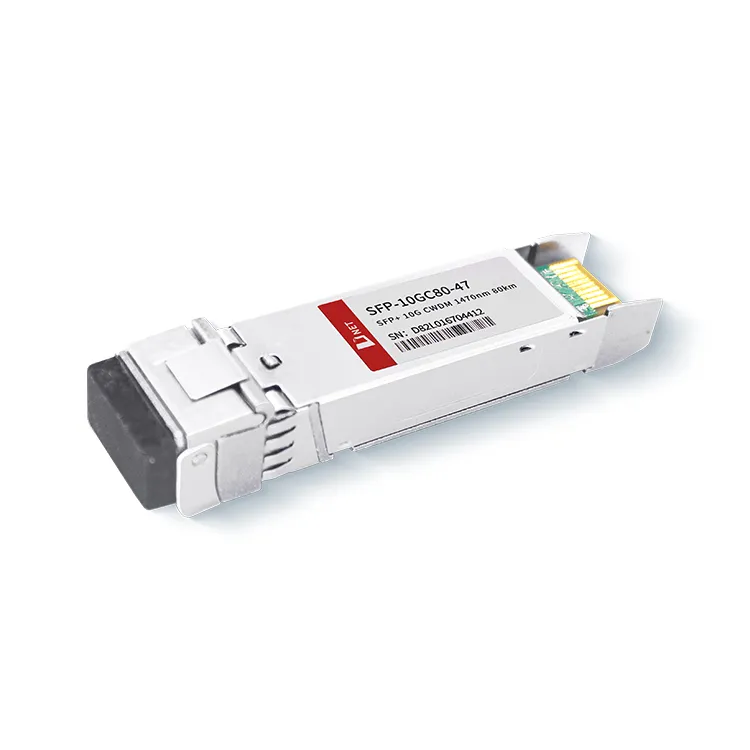

מקלט משדר אופטי זה פועל באורך גל של 1470 ננומטר במיוחד בספקטרום ה-CWDM, ומאפשר ריבוי וריבוי יעיל של אותות במערכות CWDM. מתגאה במרחק שידור מרבי של 80 קילומטרים, הוא מתאים היטב לרשתות תקשורת ארוכות טווח שבהן טווח הגעה מורחב הוא הכרח.
תגיות פופולריות: SFP+10G CWDM 1470km 80km, סין SFP+10G CWDM 1470km 80km יצרנים, ספקים, מפעל
דירוג מרבי מוחלט
|
פָּרָמֶטֶר |
סֵמֶל |
מינימום |
אופייני |
מקסימום |
יְחִידָה |
|
טמפרטורת אחסון |
TS |
-40 |
+85 |
תוֹאַר |
|
|
טמפרטורת הפעלה של המארז |
ת.א |
0 |
70 |
תוֹאַר |
|
|
מתח אספקה מקסימלי |
Vcc |
-0.5 |
4 |
V |
|
|
לחות יחסית |
RH |
0 |
85 |
% |
מאפיינים חשמליים
(מעל=0 עד 70מעלות , VCC=3.135 עד 3.465 וולט)
|
פָּרָמֶטֶר |
סֵמֶל |
מינימום |
אופייני |
מקסימום |
יְחִידָה |
פֶּתֶק |
|
מתח אספקה |
Vcc |
3.135 |
3.465 |
V |
|
אספקה זרם |
Icc |
600 |
אִמָא |
|||
|
צריכת חשמל |
P |
2 |
W |
|||
|
מדור משדרים |
||||||
|
עכבה דיפרנציאלית קלט |
רין |
100 |
Ω |
1 |
||
|
Tx Input Single Ended מתח DC סובלנות (Ref VeeT) |
V |
-0.3 |
4 |
V |
||
|
תנודת מתח כניסה דיפרנציאלית |
וין, עמוד |
180 |
700 |
mV |
2 |
|
|
שידור נטרול מתח |
VD |
2 |
Vcc |
V |
3 |
|
|
מתח הפעלת שידור |
VEN |
וי |
ויי+0.8 |
V |
||
|
מדור מקלט |
||||||
|
סיבולת מתח יציאה בודדת |
V |
-0.3 |
4 |
V |
||
|
Rx Output Diff Voltage |
Vo |
300 |
850 |
mV |
||
|
זמן עלייה ונפילה של פלט Rx |
Tr/Tf |
30 |
נ.ב |
4 |
||
|
תקלת LOS |
תקלת VLOS |
2 |
VccHOST |
V |
5 |
|
|
LOS רגיל |
נורמה VLOS |
וי |
ויי+0.8 |
V |
5 |
|
פֶּתֶק
1.הוא מחובר ישירות לפיני קלט הנתונים של TX, עם צימוד AC מהפינים לתוך IC דרייבר הלייזר.
2. ה-LOS מוגדר כפלט אספן פתוח. יש למשוך אותו כלפי מעלה עם נגד שנע בין 4.7kΩ ל-10kΩ בלוח המארח. במהלך פעולה רגילה, הוא מוציא 0 לוגי; במקרה של אובדן אות, הוא מוציא לוגיקה
3. מתח המשיכה המרבי שהוא יכול לסבול הוא 5.5V.
פרמטרים אופטיים
(מעל=0 עד 70 מעלות, VCC=3.135 עד 3.465 וולט)
|
פָּרָמֶטֶר |
סֵמֶל |
מינימום |
אופייני |
מקסימום |
יְחִידָה |
פֶּתֶק |
|
מדור משדרים |
||||||
|
אורך גל מרכזי |
λc |
λ-6.5 |
λ+6.5 |
נ"מ |
||
|
רוחב ספקטרלי |
Δλ |
1 |
נ"מ |
|||
|
כוח אופטי ממוצע |
Pavg |
0 |
+4 |
dBm |
1 |
|
|
לייזר כבוי כוח |
פוף |
-30 |
dBm |
|||
|
יחס הכחדה |
ER |
8.2 |
dB |
|||
|
עונש פיזור משדר |
TDP |
3.0 |
dB |
2 |
||
|
רעש בעוצמה יחסית |
רין |
-128 |
dB/Hz |
3 |
||
|
סובלנות אובדן החזר אופטי |
20 |
dB |
||||
|
מדור מקלט |
||||||
|
אורך גל מרכזי |
λr |
1260 |
1620 |
נ"מ |
||
|
רגישות מקלט (OMA) |
סנטור |
-23 |
dBm |
4 |
||
|
רגישות לחוצה (OMA) |
SenST |
-21 |
dBm |
4 |
||
|
לוס אסרט |
LOSA |
-34 |
- |
dBm |
||
|
לוס קינוח |
LOSD |
-24 |
dBm |
|||
|
Los Hysteresis |
LOSH |
0.5 |
dB |
|||
|
לְהַעֲמִיס יוֹתֵר מִדַי |
שבת |
-7 |
dBm |
5 |
||
|
רפלקציית מקלט |
Rrx |
-12 |
dB |
פֶּתֶק
1. נתוני הספק ממוצע הם אינפורמטיביים בלבד, לפי IEEE802.3ae.
2. השתקפות של 12dB.
3. תנאים של בדיקות מקלט בלחץ לפי IEEE802.3ae. בדיקת CSRS דורשת שהלוח המארח יהיה תואם ל-SFF-8431.
4. עומס יתר על המקלט המצוין ב-OMA ותחת הלחץ המקיף והגרוע ביותר.
מידע הזמנה
|
מספר חלק |
תֵאוּר |
|
SFP-10GC80-C60 |
10Gb/s 80km CWDM SFP+ משדר חם לחיבור, דופלקס LC, +3.3V,1470nm, CWDM EML&APD, מצב יחיד |
שאלות נפוצות
1. למה משמשות יציאות 10G SFP+?
ת: 10G SFP+ בדרך כלל משדר אופטי ב-850nm, 1310nm, 1550nm, CWDM, DWDM; SONET / SDH עבור 10Gbps, Fibre Channel, Gigabit Ethernet, 10 Gigabit Ethernet ויישומים אחרים, כולל קישורי DWDM.
2. האם אני יכול להשתמש במקלטי SFP+ ביציאות SFP28?
ת: לא ניתן להשתמש ישירות במקלטי SFP+ (10 Gigabit Ethernet) ביציאות SFP28 (25 Gigabit Ethernet). למרות שגם מודולי SFP+ וגם SFP28 משתמשים באותו גורם צורה, הם פועלים במהירויות שונות. מודולי SFP+ תומכים בקצבי נתונים של עד 10Gbps, בעוד שמודול SFP28 תומכים בקצבי נתונים של עד 25Gbps. בנוסף, יציאות SFP28 נועדו לתמוך ברמות הספק גבוהות יותר הנדרשות לפעולה של 25Gbps. לכן, שימוש במקלט SFP+ ביציאת SFP28 לא יהיה תואם ולא יעבוד.
