תיאור המוצר

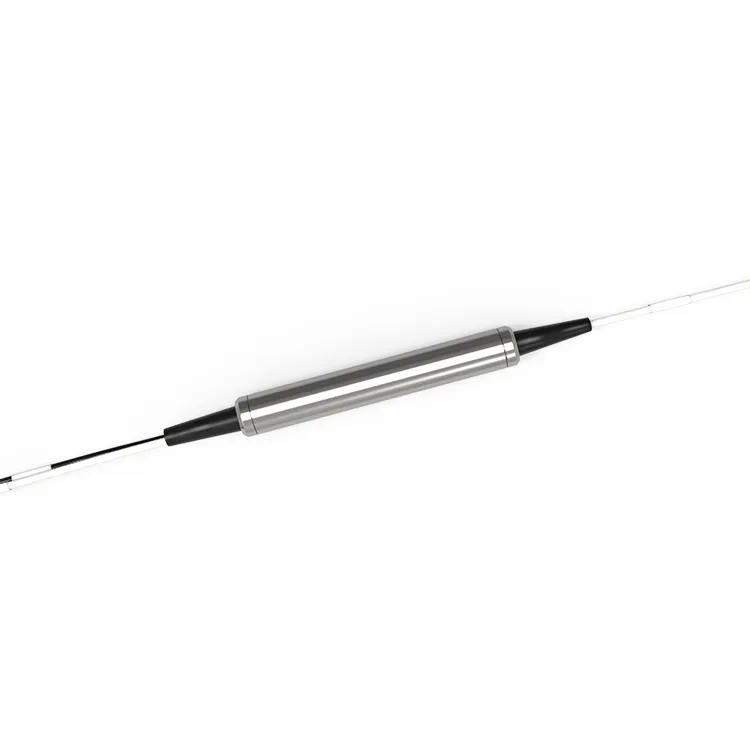

הרכיב הפסיבי FWDM Filter TX1550 RX1310 1490 הוא רכיב תקשורת אופטי יעיל ואמין ביותר שנועד להפריד ולשלב אורכי גל עם רמות הספק משתנות. באמצעות יישום טכנולוגיית פיצול אופטי, הוא מחלק אותות לאורכי גל ברורים לשידור, ובכך משפר את יעילות התקשורת ומבטיח שידור נתונים יציב יותר. זה מגביר באופן משמעותי את הביצועים הכוללים של מערכת התקשורת האופטית. הוא מוצא שימוש נרחב במגברים אופטיים ויישומי CATV.
תגיות פופולריות: fwdm filter tx1550 rx1310 1490 רכיב פסיבי, סין fwdm filter tx1550 rx1310 1490 יצרנים, ספקים, מפעל של רכיבים פסיביים
מפרט מוצר
|
אֹרֶך גַל |
TX1550 RX1310/1490nm |
טֶכנוֹלוֹגִיָה |
TFF (מסנן סרט דק) |
|
פס פס |
1540~1650nm |
הִשׁתַקְפוּת |
1260~1360&1480~1500 |
|
אדוות פס פס |
פחות או שווה ל-0.30dB |
IL @ Passband |
פחות או שווה ל-0.60dB |
|
אדוות רצועת השתקפות |
פחות או שווה ל-0.20dB |
IL @ השתקפות |
פחות או שווה ל-0.40dB |
|
בידוד שידור (ערוץ התאמה) |
גדול או שווה ל-30dB |
בידוד שידור (ערוץ שאינו מותאם) |
גדול או שווה ל-50dB |
|
בידוד השתקפות |
גדול או שווה ל-15dB |
אובדן תלוי קיטוב |
פחות או שווה ל-0.1dB |
|
פיזור מצב קיטוב |
פחות או שווה ל-0.2ps |
יציבות תרמית |
פחות או שווה ל-0.005N |
|
כִּוּוּנִיוּת |
גדול או שווה ל-50dB |
הפסד תשואה |
גדול או שווה ל-45dB |
|
טיפול בכוח אופטי |
פחות או שווה ל-500mW |
טֶמפֶּרָטוּרָה |
פועל -40 עד 85 מעלות אחסון -40 עד 85 מעלות |
|
סוג סיבים |
SMF-28ה |
ממד החבילה |
פלדה ∮5.5 x L34mm ABS 90*20*10 ננומטר |
פֶּתֶק.
1) כל המפרט מבוסס על המכשירים ללא מחברים, ומובטח על פני אורך גל, קיטוב וטמפרטורה.
2) ערכי PMD ופיזור כרומטי מובטחים על ידי התכנון.
3) המפרט נתון לשינוי ללא הודעה מוקדמת.
מידע על הזמנה
|
FW |
- חבילה |
-סוג מחבר |
U/A |
-55 |
-סוג סיבים |
-אורך סיבים |
|
|
S: פלדה |
0: אין מחבר |
U: UPC |
55: 1550 ננומטר |
9: 0.9 מ"מ סיבים |
005: 0.5+/-0.1m |
|
|
B: ABS BOX |
1: LC |
ת: APC |
20:2.0 מ"מ |
01: 1.0+/-0.1m |
|
|
|
אחרים |
2: SC |
30:2.0 מ"מ |
אחרים |
||
|
|
3: FC |
אחרים |
|
|||
|
|
4: אחרים |
|
|
|
|
