תיאור

פרמטרים טכניים

תכונות

● חבילת SFP ניתנת לחיבור חם
● מחבר LC דופלקס
● 10GHz ITU Grid, C Band
● ספק כוח:+3.3V
● מעטפת מתכת, להפחתת ההפרעות האלקטרומגנטיות
● צריכת חשמל<1.5W
● טווח טמפרטורה: 0~ 70 מעלות

פרטי המוצר

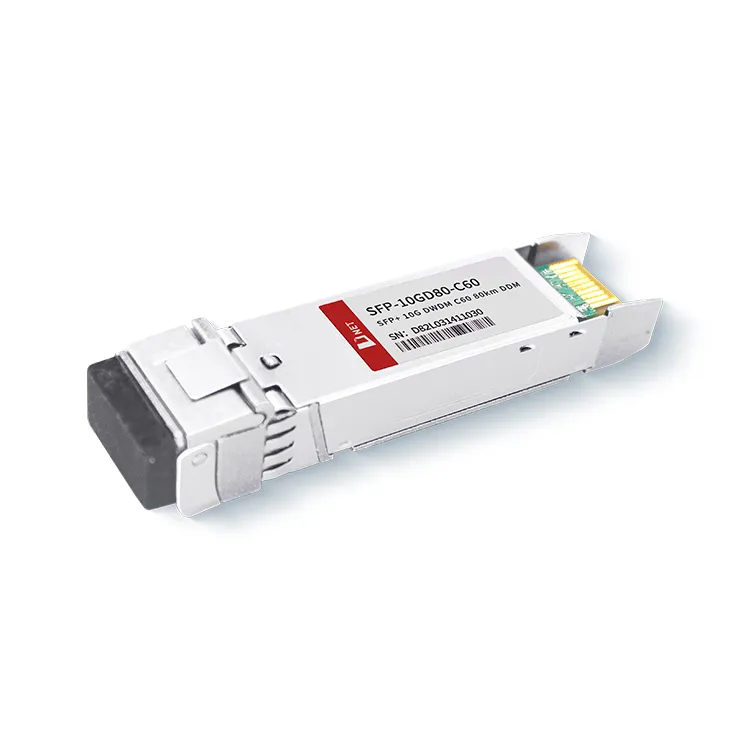

מקלט משדר אופטי 10G DWDM 80KM C60 של D-net תומך בקצבי סיביות הנעים בין 9.95 ל-11.3Gb/s. על ידי שימוש בטכנולוגיית DWDM, מקלט משדר זה מאפשר שידור בו-זמני של אורכי גל מרובים על גבי סיב אופטי בודד, ובכך משפר את קיבולת הרשת ומייעל את השימוש ברוחב הפס. ייעוד C60 מסמל שהמודול פועל בטווח אורך הגל של פס C. מקלטי משדר SFP+ DWDM 80KM C60 נפרסים בדרך כלל ברשתות 10GBASE-ZR/ZW Ethernet, Sonet OC-192/SDH, 10G Fibre Channel ו-DWDM.

תגיות פופולריות: SFP+10G DWDM C60 80km, סין SFP+10G DWDM C60 80km יצרנים, ספקים, מפעל

דירוג מרבי מוחלט

פָּרָמֶטֶר	סֵמֶל	מינימום.	טיפוסי	מקסימום.	יְחִידָה
טמפרטורת אחסון	T_S	-40		+85	תוֹאַר
טמפרטורת הפעלה של המארז	T_A	0		70	תוֹאַר
מתח אספקה מקסימלי	Vcc	-0.5		4	V
לחות יחסית	RH	0		85	%

מאפיינים חשמליים

(מעל=0 עד 70מעלות , VCC=3.135 עד 3.465 וולט)

פָּרָמֶטֶר	סֵמֶל	מינימום.	טיפוסי	מקסימום.	יְחִידָה	פֶּתֶק
מתח אספקה	Vcc	3.135		3.465	V
זרם אספקה	Icc			450	אִמָא
צריכת חשמל	P			1.5	W
מדור משדרים
עכבה דיפרנציאלית קלט	R_ב		100		Ω	1
Tx Input Single Ended סיבולת מתח DC (Ref VeeT)	V	-0.3		4	V
תנודת מתח כניסה דיפרנציאלית	וין, עמוד	180		700	mV	2
שידור נטרול מתח	V_D	2		Vcc	V	3
מתח הפעלת שידור	V_EN	וי		ויי+0.8	V
מדור מקלט
סיבולת מתח יציאה בודדת	V	-0.3		4	V
Rx Output Diff Voltage	Vo	300		850	mV
זמן עלייה ונפילה של פלט Rx	Tr/Tf	30			נ.ב	4
תקלת LOS	V_{אשמת LOS}	2		Vcc_{מְאָרֵחַ}	V	5
LOS רגיל	V_{נורמה LOS}	וי		ויי+0.8	V	5

פרמטרים אופטיים

(מעל=0 עד 70מעלות , VCC=3.135 עד 3.465 וולט)

פָּרָמֶטֶר	סֵמֶל	מינימום.	טיפוסי	מקסימום.	יְחִידָה	פֶּתֶק
מדור משדרים
אורך גל אופטי-סוף החיים	λ	X-100	X	X+100	רֹאשׁ הַמֶמשָׁלָה
אורך גל אופטי-תחילת החיים	λ	X-25	X	X+25	רֹאשׁ הַמֶמשָׁלָה
כוח אופטי ממוצע	Pavg	0		+5	dBm	1
כוח לייזר כבוי	פוף			-30	dBm
יחס הכחדה	ER	8.2			dB
עונש פיזור משדר	TDP			3.0	dB	2
רעש בעוצמה יחסית	רין			-128	dB/Hz	3
סובלנות לאובדן החזר אופטי		20			dB
מדור מקלט
אורך גל מרכזי	λr	1480		1565	נ"מ
לוס אסרט	LOS_A	-40		-	dBm
לוס קינוח	LOS_D			-24	dBm
Los Hysteresis	LOS_H	0.5			dB
לְהַעֲמִיס יוֹתֵר מִדַי	שבת	-7			dBm	5
רפלקציית מקלט	Rrx			-12	dB

מידע הזמנה

מספר חלק	תֵאוּר
SFP-10GD80-C60	מקלט משדר 10G DWDM 80KM C60 ניתן לחיבור חם, דופלקס LC, +3.3V, 100GHz, DWDM EML&APD, מצב יחיד

שאלות נפוצות

1. מהו DWDM SFP?
ת: מודול אופטי DWDM SFP שייך למעין מודול אופטי WDM. מקלט משדר SFP+ DWDM 80KM C60 מאמץ טכנולוגיית DWDM, המשתמשת באורכי גל שונים כדי לעשות שימוש חוזר במספר אותות אופטיים לסיב אופטי להעברת נתונים.

2. איזה SFP נדרש לחיבור למרחקים ארוכים?
ת: SFPs סטנדרטיים במצב יחיד יכולים לשדר עד 10 ק"מ, בעוד SFPs עם מצב יחיד מורחבים, עד 80 ק"מ. למרחקים קצרים יותר ואפשרות זולה יותר, SFPs עם מצבים מרובים הם פתרון מצוין. SFP סטנדרטי רב מצב יכול לשדר עד 500 מ', בעוד SFP רב מצב מורחב, עד 2 ק"מ.
