תיאור המוצר

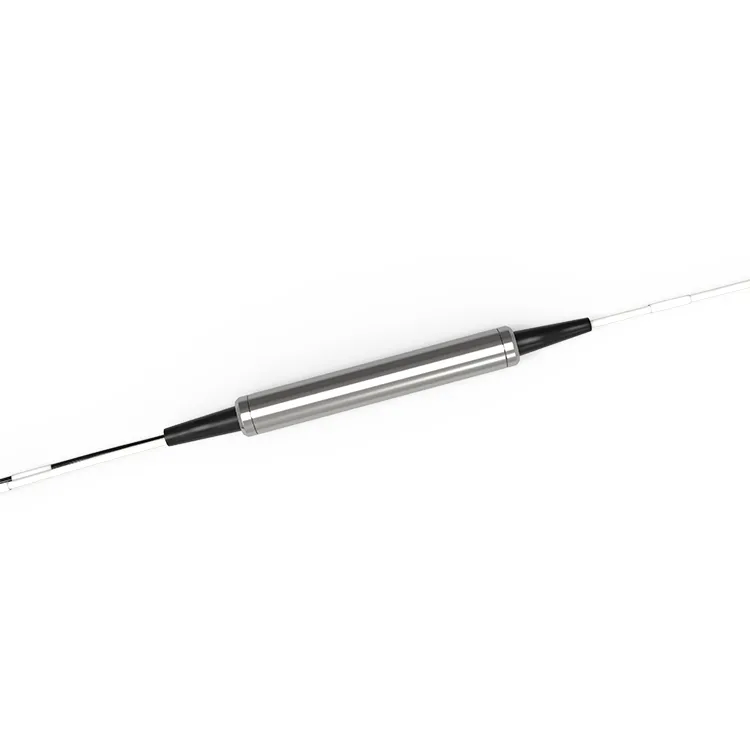

OTDR (Optical Time Domain Reflectometer) היא טכנולוגיה המשמשת לזיהוי השתקפות אות ואובדן בקישורי תקשורת סיבים אופטיים. ה-FWDM OTDR 1625nm הוא רכיב מסנן המשמש לסינון אותות אופטיים שאינם באורך גל של 1625nm, מתאים לטכנולוגיית FWDM, שהיא טכנולוגיה שיכולה להעביר אותות אופטיים מרובים באורך גל בסיב בודד. על ידי שימוש ברכיב OTDR FWDM 1625, אנו יכולים לסנן אותות של אורכי גל אחרים במהלך הבדיקה ולהתמקד רק באותות של אורך גל המטרה, ולשפר את דיוק המדידה והדיוק.
יישומים
● מגברים אופטיים
● CATV
● OTDR
תגיות פופולריות: OTDR Filter 1625nm FWDM Component, סין OTDR Filter 1625nm FWDM Component יצרנים, ספקים, מפעלים
מפרט מוצר
|
אֹרֶך גַל |
TX1625 RX1310/1490/1550 ננומטר |
טֶכנוֹלוֹגִיָה |
TFF (מסנן סרט דק) |
|
פס פס |
1600~1670nm |
הִשׁתַקְפוּת |
1260~1580 |
|
אדוות פס פס |
פחות או שווה ל-0.30dB |
IL @ Passband |
פחות או שווה ל-0.60dB |
|
אדוות רצועת השתקפות |
פחות או שווה ל-0.20dB |
IL @ השתקפות |
פחות או שווה ל-0.40dB |
|
בידוד שידור (ערוץ התאמה) |
גדול או שווה ל-30dB |
בידוד שידור (ערוץ שאינו מותאם) |
גדול או שווה ל-50dB |
|
בידוד השתקפות |
גדול או שווה ל-15dB |
אובדן תלוי קיטוב |
פחות או שווה ל-0.1dB |
|
פיזור מצב קיטוב |
פחות או שווה ל-0.2ps |
יציבות תרמית |
פחות או שווה ל-0.005N |
|
כִּוּוּנִיוּת |
גדול או שווה ל-50dB |
הפסד תשואה |
גדול או שווה ל-45dB |
|
טיפול בכוח אופטי |
פחות או שווה ל-500mW |
טֶמפֶּרָטוּרָה |
פועל -40 עד 85 מעלות אחסון -40 עד 85 מעלות |
|
סוג סיבים |
SMF-28ה |
ממד החבילה |
פלדה ∮5.5 x L34mm ABS 90*20*10 ננומטר |
פֶּתֶק.
1) כל המפרט מבוסס על המכשירים ללא מחברים, ומובטח על פני אורך גל, קיטוב וטמפרטורה.
2) ערכי PMD ופיזור כרומטי מובטחים על ידי התכנון.
3) המפרט נתון לשינוי ללא הודעה מוקדמת
מידע על הזמנה
|
FW |
- חבילה |
-סוג מחבר |
U/A |
-1625 |
-סוג סיבים |
-אורך סיבים |
|
|
S: פלדה |
0: אין מחבר |
U: UPC |
9: 0.9 מ"מ סיבים |
005: 0.5+/-0.1m |
|
|
|
B: ABS BOX |
1: LC |
ת: APC |
20:2.0 מ"מ |
01: 1.0+/-0.1m |
|
|
|
אחרים |
2: SC |
30:2.0 מ"מ |
אחרים |
||
|
|
3: FC |
אחרים |
|
|||
|
|
4: אחרים |
|
|
|
|
