תיאור המוצר

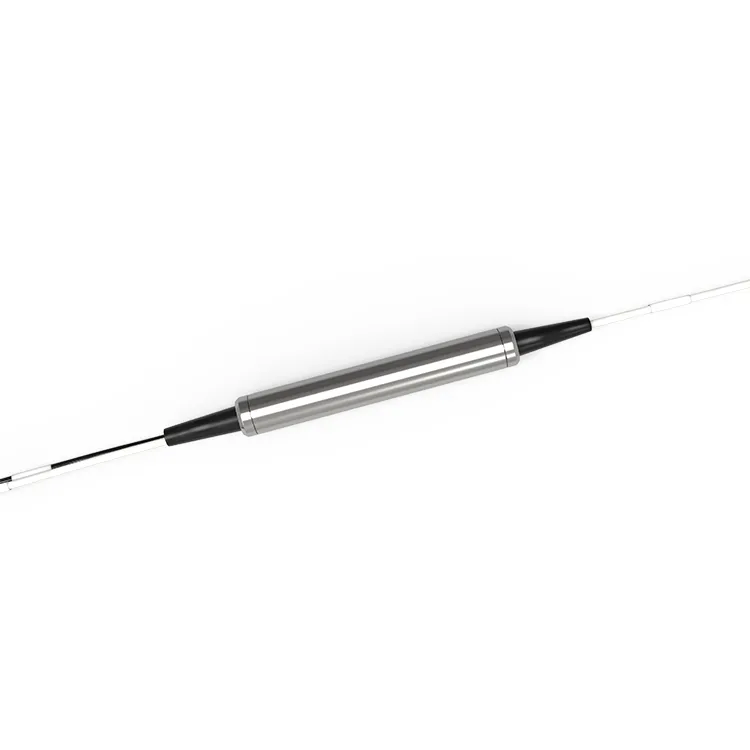

3 יציאות CWDM Filter CWDM ITU Passive Component מאמץ אריזה קומפקטית, בגודל קטן, ומתאים להתקנה ושילוב בשטח מוגבל. יש לו את המאפיינים של אובדן החדרה נמוך, בידוד ערוץ גבוה, אובדן הקשור לקיטוב נמוך וסלקטיביות טובה של אורך גל. תקן ITU CWDM מגדיר קבוצה קבועה של ערוצים באורך גל, בדרך כלל בטווח של 1270-1610nm, שיכולים לבחור אורכי גל ספציפיים לריבוי אופטי ו-demultiplexing. זה יכול לספק שידור וניהול אותות אופטיים יעילים ביישומי שידור אופטי ויישומי רשת אופטיים.
תגיות פופולריות: 3 יציאות cwdm מסנן cwdm itu רכיב פסיבי, סין 3 יציאות cwdm מסנן cwdm itu יצרנים, ספקים, מפעל
מפרט מוצר
|
אֹרֶך גַל |
1270nm~1610nm (ITU) |
מרווח בין ערוצים |
רשתות ITU של 20 ננומטר |
|
פס פס |
גדול או שווה ל-+/-7.5dB |
טֶכנוֹלוֹגִיָה |
TFF (מסנן סרט דק) |
|
אדוות פס פס |
פחות או שווה ל-0.30dB |
IL @ Passband |
פחות או שווה ל-0.60dB |
|
אדוות רצועת השתקפות |
פחות או שווה ל-0.20dB |
IL @ השתקפות |
פחות או שווה ל-0.40dB |
|
בידוד שידור (ערוץ התאמה) |
גדול או שווה ל-30dB |
בידוד שידור (ערוץ שאינו מותאם) |
גדול או שווה ל-50dB |
|
בידוד השתקפות |
גדול או שווה ל-15dB |
אובדן תלוי קיטוב |
פחות או שווה ל-0.1dB |
|
פיזור מצב קיטוב |
פחות או שווה ל-0.2ps |
יציבות תרמית |
פחות או שווה ל-0.005N |
|
כִּוּוּנִיוּת |
גדול או שווה ל-50dB |
הפסד תשואה |
גדול או שווה ל-45dB |
|
טיפול בכוח אופטי |
פחות או שווה ל-500mW |
טֶמפֶּרָטוּרָה |
פועל -40 עד 85 מעלות אחסון -40 עד 85 מעלות |
|
סוג סיבים |
SMF-28ה |
ממד החבילה |
5.5 x 34 |
פֶּתֶק.
1) כל המפרט מבוסס על המכשירים ללא מחברים, ומובטח על פני אורך גל, קיטוב וטמפרטורה.
2) ערכי PMD ופיזור כרומטי מובטחים על ידי התכנון.
3) המפרט נתון לשינוי ללא הודעה מוקדמת.
מידע הזמנה
|
RD-C |
- חבילה |
-סוג מחבר |
U/A |
-תוכנית ערוצים |
-סוג סיבים |
-אורך סיבים |
|
|
S: פלדה |
0: אין מחבר |
U: UPC |
27: 1270 |
25: 250um סיבים |
005: 0.5+/-0.1m |
|
|
G: זכוכית |
1: LC |
ת: APC |
29: 1290 |
90: 900um סיבים |
01: 1.0+/-0.1m |
|
|
2: SC |
31: 1310 |
|
אחרים |
||
|
|
3: FC |
אחרים |
|
|
||
|
|
4: אחרים |
|
|
|
|
דוּגמָה:RD-CS1U-27-2505: 3Port CWDM 1270 LC/UPC 250um 0.5M Fiber Steel.
