תכונות
● אובדן הכנסה מינימלי
● יציבות אות יוצאת דופן
● יכולות מיתוג במהירות גבוהה
● כיסוי רחב באורך גל
● ביצועים חסכוניים באנרגיה
● עיצוב חזק וקומפקטי
יישומים
● בדיקות וניטור רשת
● יתירות רשת סיבים אופטיים
● ניתוב אותות אופטי

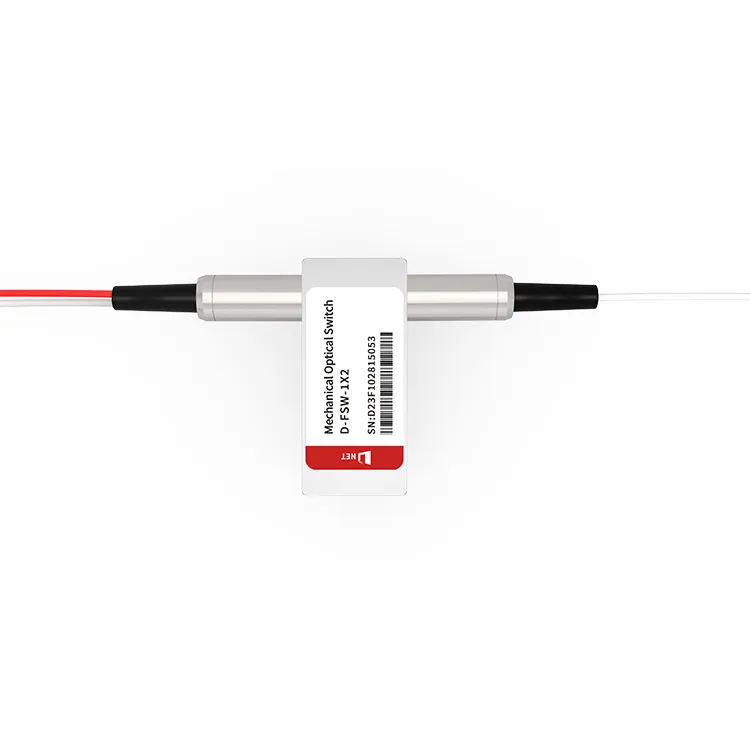

תגיות פופולריות: מתג אופטי מכני 1X2 OPTO, סין יצרנים, ספקים, מפעל מתג אופטי מכני OPTO 1X2 OPTO
מפרטים
|
אורך גל הפעלה |
1260~1620nm (SM) 850 ננומטר (MM) |
אובדן הכנסה |
פחות או שווה ל-1.0dB |
|
אובדן תלוי אורך גל |
פחות או שווה ל-0.25dB |
אובדן תלוי קיטוב |
פחות או שווה ל-0.05dB |
|
אובדן תלוי טמפרטורה |
פחות או שווה ל-0.20dB |
החזר הפסד |
SM גדול או שווה ל-50dB MM גדול או שווה ל-30dB |
|
צלב דיבור |
SM גדול או שווה ל-55dB MM גדול או שווה ל-35dB |
החלפת זמן |
פחות או שווה ל-8ms |
|
הֲדִירוּת |
פחות או שווה ל-±0.02dB |
עֲמִידוּת |
גדול או שווה ל-107 פעמים |
|
מתח הפעלה |
3 או 5V |
סוג מתג |
ללא נעילה / נעילה |
|
טמפרטורת הפעלה |
－20~＋70 מעלות |
טמפרטורת אחסון |
－40~＋85 מעלות |
|
כוח אופטי |
פחות או שווה ל-500mW |
מֵמַד |
27.0L×12.0W×8.2H מ"מ |
תצורות סיכות
|
סוּג |
מסלול אופטי |
כונן חשמלי |
חיישן מצב |
||||||
|
1×2 |
סיכה 1 |
פינ5 |
Pin6 |
סיכה 10 |
הצמד 2-3 |
הצמד3-4 |
הצמד7-8 |
הצמד 8-9 |
|
|
נעילה |
P1-P2 |
-- |
-- |
GND |
V＋ |
לִסְגוֹר |
לִפְתוֹחַ |
לִפְתוֹחַ |
לִסְגוֹר |
|
P1-P3 |
V＋ |
GND |
-- |
-- |
לִפְתוֹחַ |
לִסְגוֹר |
לִסְגוֹר |
לִפְתוֹחַ |
|
|
לא ננעל |
P1-P2 |
-- |
-- |
-- |
-- |
לִסְגוֹר |
לִפְתוֹחַ |
לִפְתוֹחַ |
לִסְגוֹר |
|
P1-P3 |
V＋ |
-- |
-- |
GND |
לִפְתוֹחַ |
לִסְגוֹר |
לִסְגוֹר |
לִפְתוֹחַ |
|
מידות מכניות (יחידה: מ"מ)
מסלול אופטי
מידע הזמנה
|
FSW |
-1X2- |
-אֹרֶך גַל- |
-החלף סוג- |
-מֶתַח- |
-סוג סיבים- |
-חֲבִילָה- |
-אורך סיבים- |
-מַחבֵּר- |
|
1060＝1 C＋L＝2 1310＝3 1410＝4 1550＝5 650＝6 780＝7 1260-1610=A 1310/1550＝9 850=8 מיוחד＝0 |
נעילה＝1 לא ננעל ＝2 תפס MINI＝3 MINI ללא נעילה＝4 מיוחד＝0 |
3V=3 5V=5 מיוחד＝0 |
SM28=1 50/125=5 62.5/125=6 מיוחד＝0 |
סיבים חשופים=1 צינור 900um=3 מיוחד＝0 |
0.25m=1 0.5m=2 1.0m=3 מיוחד＝0 |
אין=1 FC/PC=2 FC/APC=3 SC/PC=4 SC/APC=5 ST/PC=6 LC/PC=7 דופלקס LC=8 מיוחד＝0 |
שאלות נפוצות
1. מהו מתג אופטו-מכני
ת: מתג אופטו-מכני, המכונה לחילופין מתג אלקטרו-אופטי או מתג אופטי, משרת את המטרה של הכוונת או מיתוג אותות אופטיים בין נתיבים או ערוצים שונים באופן סלקטיבי. הוא משיג זאת על ידי שינוי פיזי של מיקומו של רכיב אופטי, כמו מראה או פריזמה, ובכך שולט בכיוון זרימת האור.
2. מה עדיף מתג אופטי או מכני?
ת: הבחירה בין מתגים אופטיים למכניים תלויה במספר גורמים, כולל דרישות היישום הספציפיות, מגבלות התקציב ומאפייני הביצועים הרצויים. ביישומים שבהם אובדן הכנסה נמוך, אמינות גבוהה ורוחב פס רחב הם קריטיים, מתגים אופטיים עשויים להיות הבחירה המועדפת. מצד שני, אם עלות-תועלת ופשטות חשובות יותר, מתגים מכניים יכולים להיות אופציה טובה יותר.
3. מהם הסוגים השונים של מתגים אופטיים
ת: מתגים אופטיים, המכונים גם מתגים אופטו-מכאניים, הם מכשירים המיועדים לשדר אותות ולנהל את זרימת הנתונים באמצעות ניצול האור. בניגוד למתגים מכניים מסורתיים המסתמכים על מגעים פיזיים ורכיבים מתכתיים, מתגים אלו משתמשים באלומות אור לזיהוי והפניה מחדש של אותות.
