יישומים
● 10GBASE-ZR/ZW Ethernet
● SONET OC-192/SDH STM-64
● ערוץ סיבים 10G
● OTN OTU2e
פרטי המוצר

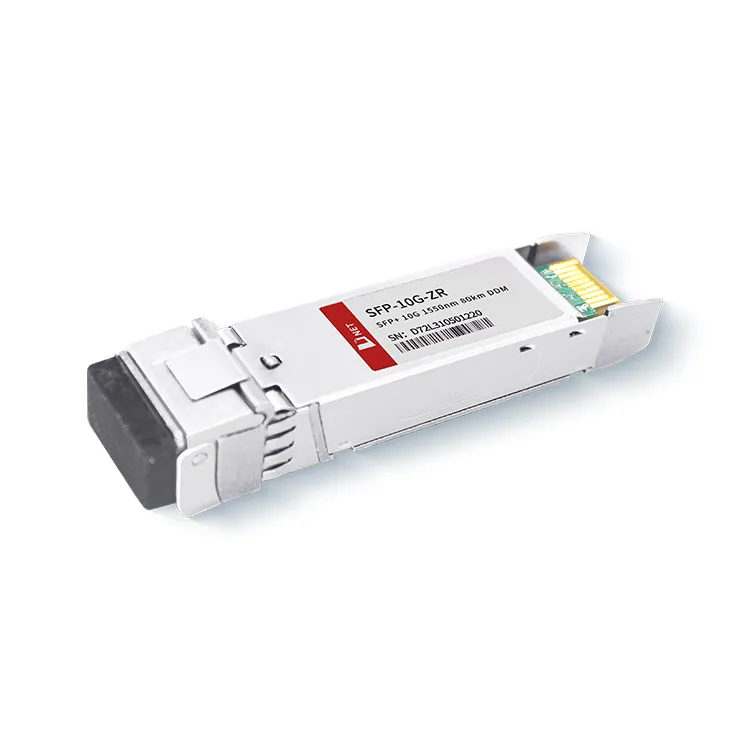

מודול המשדר 10G SFP+ ZR 80KM מבית D-NET ממיר זרם נתונים חשמלי טורי של 10Gb/s לאות פלט אופטי של 10Gb/s, ולהיפך, ממיר אות קלט אופטי של 10Gb/s בחזרה לנתונים חשמליים טוריים של 10Gb/s זֶרֶם. המודול דבק בפורמט SFP התואם במלואו, ומציע יכולת חיבור חם, מקל על שדרוגים קלים ליציאות אופטיות ומבטיח פליטות של הפרעות אלקטרומגנטיות (EMI) נמוכות.
תגיות פופולריות: SFP+10G ZR 1550nm 80km מודול משדר, סין SFP+10G ZR 1550nm 80km יצרנים, ספקים, מפעל
דירוג מרבי מוחלט
|
פָּרָמֶטֶר |
סֵמֶל |
מינימום. |
אופייני |
מקסימום. |
יְחִידָה |
|
|
טמפרטורת אחסון |
TS |
-40 |
+85 |
תוֹאַר |
||
|
טמפרטורת הפעלה של המארז |
מִסְחָרִי |
TA |
0 |
70 |
תוֹאַר |
|
|
תַעֲשִׂיָתִי |
TA |
|||||
|
מתח אספקה מקסימלי |
Vcc |
-0.5 |
4 |
V |
||
|
לחות יחסית |
RH |
0 |
85 |
% |
||
מאפיינים חשמליים
(מעל=0 עד 70 מעלות, VCC=3.135 עד 3.465 וולט)
|
פָּרָמֶטֶר |
סֵמֶל |
מינימום. |
אופייני |
מקסימום. |
יְחִידָה |
פֶּתֶק |
|
מתח אספקה |
Vcc |
3.135 |
3.465 |
V |
||
|
אספקה זרם |
Icc |
500 |
אִמָא |
|||
|
צריכת חשמל |
P |
1.8 |
W |
|||
|
מדור משדרים |
||||||
|
עכבה דיפרנציאלית קלט |
Rב |
100 |
Ω |
1 |
||
|
Tx Input Single Ended סיבולת מתח DC (Ref VeeT) |
V |
-0.3 |
4 |
V |
||
|
תנודת מתח כניסה דיפרנציאלית |
וין, עמוד |
180 |
700 |
mV |
2 |
|
|
שידור נטרול מתח |
VD |
2 |
Vcc |
V |
3 |
|
|
מתח הפעלת שידור |
VEN |
וי |
ויי+0.8 |
V |
||
|
מדור מקלט |
||||||
|
סיבולת מתח יציאה בודדת |
V |
-0.3 |
4 |
V |
||
|
Rx Output Diff Voltage |
Vo |
300 |
850 |
mV |
||
|
זמן עלייה ונפילה של פלט Rx |
Tr/Tf |
30 |
נ.ב |
4 |
||
|
תקלת LOS |
Vאשמת LOS |
2 |
Vccמְאָרֵחַ |
V |
5 |
|
|
LOS רגיל |
Vנורמה LOS |
וי |
ויי+0.8 |
V |
5 |
|
פרמטרים אופטיים
(מעל=0 עד 70 מעלות, VCC=3.135 עד 3.465 וולט)
|
פָּרָמֶטֶר |
סֵמֶל |
מינימום. |
אופייני |
מקסימום. |
יְחִידָה |
פֶּתֶק |
|
מדור משדרים |
||||||
|
אורך גל מרכזי |
λt |
1530 |
1550 |
1565 |
נ"מ |
|
|
רוחב ספקטרלי |
△λ |
0.3 |
נ"מ |
|||
|
כוח אופטי ממוצע |
Pavg |
0 |
+5 |
dBm |
1 |
|
|
כוח אופטי OMA |
פומה |
-2.1 |
dBm |
|||
|
לייזר כבוי כוח |
פוף |
-30 |
dBm |
|||
|
יחס הכחדה |
ER |
8.2 |
dB |
|||
|
עונש פיזור משדר |
TDP |
3.0 |
dB |
2 |
||
|
רעש בעוצמה יחסית |
רין |
-128 |
dB/Hz |
3 |
||
|
סובלנות לאובדן החזר אופטי |
21 |
dB |
||||
|
מדור מקלט |
||||||
|
אורך גל מרכזי |
λr |
1260 |
1600 |
נ"מ |
||
|
רגישות מקלט |
סנטור |
-23 |
dBm |
4 |
||
|
רגישות לחוצה (OMA) |
סנטוררְחוֹב |
-21 |
dBm |
4 |
||
|
לוס אסרט |
LOSA |
-34 |
- |
dBm |
||
|
לוס קינוח |
LOSD |
-24 |
dBm |
|||
|
Los Hysteresis |
LOSH |
0.5 |
dB |
|||
|
לְהַעֲמִיס יוֹתֵר מִדַי |
שבת |
-7 |
dBm |
5 |
||
|
רפלקציית מקלט |
Rrx |
-26 |
dB |
|||
פֶּתֶק
1. השתקפות של 12dB.
2. נתוני הספק ממוצע הם אינפורמטיביים בלבד, לפי IEEE802.3ae.
3. נתון TWDP דורש שהלוח המארח יהיה תואם ל-SFF-8431. TWDP מחושב באמצעות קוד Matlab המופיע בסעיף 68.6.6.2 של IEEE802.3ae.
מידע הזמנה
|
מספר חלק |
תֵאוּר |
|
SFP-10G-ZR |
מודול מקלט משדר 10G SFP+ ZR 80KM, ניתן לחיבור חם, דופלקס LC, +3.3V, 1550nm EML&APD, מצב יחיד |
שאלות נפוצות
1. מה הטווח של 10G ZR?
ת: עבור 10G 80KM 1550nm הספק ואורך גל (1550nm) מאומתים על מנתחי ספקטרום אופטי. הטווח המקסימלי של 80 ק"מ על פני כבל סיבים SMF (לא מדומה) בפועל.
2. מה ההבדל בין SFP ER ל-ZR?
ת: SFP-10G-ER משיגה מרחק שידור של עד 40 ק"מ דרך סיב אופטי במצב יחיד. ל-SFP-10G-ZR אורך גל של 1550nm, תומך במרחק שידור של עד 80 ק"מ על סיב סטנדרטי במצב יחיד, והוא נמצא בשימוש נרחב בערוץ 10GBASE-ZR / ZW Ethernet ו-10G Fiber.
3. מהו טווח הספק השידור האופטי עבור 10G ZR SFP?
ת: עוצמת השידור האופטית המקסימלית של מודול 10G 80KM 1550nm של D-NET הוא 4.0 dBm והמינימום הוא 0 dBm.
