תכונות
● 10GHz ITU Grid, C Band
● משדר DWDM EML, גלאי צילום APD
● מרחק שידור חיבור SMF עד 80 ק"מ
● עם ממשק ניטור אבחון דיגיטלי תואם SFF 8472
● צריכת חשמל<1.5W
● תואם RoHS
יישומים
● 10GBASE-ZR/ZW Ethernet
● Sonet OC-192/SDH
● ערוץ סיבים 10G
● רשתות DWDM
פרטי המוצר

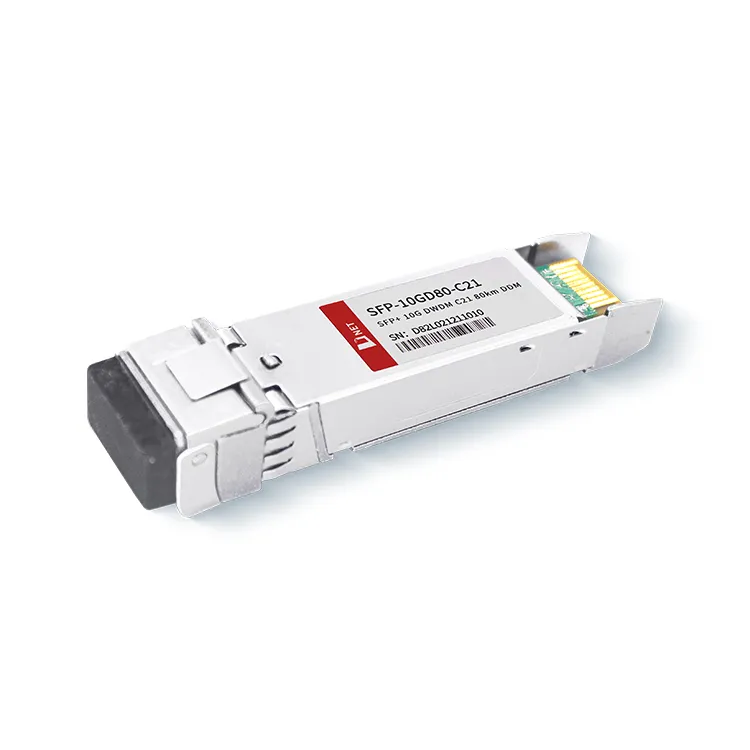

ה-SFP-10GD80-C21 מיועד ליישומי תקשורת אופטית טורית של 10Gb/s, שבהם הוא ממיר זרם נתונים חשמלי טורי של 10Gb/s לאות פלט אופטי מתאים של 10Gb/s, ולהיפך, המרת אות קלט אופטי של 10Gb/s בחזרה לזרם נתונים חשמלי טורי של 10Gb/s. היא מעסיקה משדר DWDM EML (לייזר מודול ספיגה אלקטרו) וגלאי צילום APD (Avalanche Photo-Diode). השימוש במעטפת מתכת ממזער הפרעות אלקטרומגנטיות, והמוצר תואם לתקני RoHS.
תגיות פופולריות: SFP+10G DWDM C21 80km, סין SFP+10G DWDM C21 80km יצרנים, ספקים, מפעל
דירוג מרבי מוחלט
|
פָּרָמֶטֶר |
סֵמֶל |
מינימום. |
אופייני |
מקסימום. |
יְחִידָה |
|
טמפרטורת אחסון |
TS |
-40 |
+85 |
תוֹאַר |
|
|
טמפרטורת הפעלה של המארז |
TA |
0 |
70 |
תוֹאַר |
|
|
מתח אספקה מקסימלי |
Vcc |
-0.5 |
4 |
V |
|
|
לחות יחסית |
RH |
0 |
85 |
% |
מאפיינים חשמליים
(מעל=0 עד 70מעלות , VCC=3.135 עד 3.465 וולט)
|
פָּרָמֶטֶר |
סֵמֶל |
מינימום. |
אופייני |
מקסימום. |
יְחִידָה |
פֶּתֶק |
|
מתח אספקה |
Vcc |
3.135 |
3.465 |
V |
||
|
אספקה זרם |
Icc |
450 |
אִמָא |
|||
|
צריכת חשמל |
P |
1.5 |
W |
|||
|
מדור משדרים |
||||||
|
עכבה דיפרנציאלית קלט |
Rב |
100 |
Ω |
1 |
||
|
כניסת Tx Single Ended סיבולת מתח DC (Ref VeeT) |
V |
-0.3 |
4 |
V |
||
|
תנודת מתח כניסה דיפרנציאלית |
וין, עמוד |
180 |
700 |
mV |
2 |
|
|
שידור נטרול מתח |
VD |
2 |
Vcc |
V |
3 |
|
|
מתח הפעלת שידור |
VEN |
וי |
ויי+0.8 |
V |
||
|
מדור מקלט |
||||||
|
סיבולת מתח יציאה בודדת |
V |
-0.3 |
4 |
V |
||
|
Rx Output Diff Voltage |
Vo |
300 |
850 |
mV |
||
|
זמן עלייה ונפילה של פלט Rx |
Tr/Tf |
30 |
נ.ב |
4 |
||
|
תקלת LOS |
Vאשמת LOS |
2 |
Vccמְאָרֵחַ |
V |
5 |
|
|
LOS רגיל |
Vנורמה LOS |
וי |
ויי+0.8 |
V |
5 |
|
פֶּתֶק
1. מחובר ישירות לפיני קלט נתונים TX. צימוד AC מפינים ל-IC Driver לייזר.
2. 20%-80%
3. לסיום דיפרנציאלי של 100 אוהם.
4. LOS הוא פלט אספן פתוח. יש למשוך למעלה עם 4.7k – 10kΩ בלוח המארח. פעולה רגילה היא לוגיקה 0; אובדן האות הוא לוגיקה 1. מתח משיכה מקסימלי הוא 5.5V.
פרמטרים אופטיים
(מעל=0 עד 70מעלות , VCC=3.135 עד 3.465 וולט)
|
פָּרָמֶטֶר |
סֵמֶל |
מינימום. |
אופייני |
מקסימום. |
יְחִידָה |
פֶּתֶק |
|
מדור משדרים |
||||||
|
אורך גל אופטי-סוף החיים |
λ |
X-100 |
X |
X+100 |
רֹאשׁ הַמֶמשָׁלָה |
|
|
אורך גל אופטי-תחילת החיים |
λ |
X-25 |
X |
X+25 |
רֹאשׁ הַמֶמשָׁלָה |
|
|
כוח אופטי ממוצע |
Pavg |
0 |
+5 |
dBm |
1 |
|
|
לייזר כבוי כוח |
פוף |
-30 |
dBm |
|||
|
יחס הכחדה |
ER |
8.2 |
dB |
|||
|
עונש פיזור משדר |
TDP |
3.0 |
dB |
2 |
||
|
רעש בעוצמה יחסית |
רין |
-128 |
dB/Hz |
3 |
||
|
סובלנות אובדן החזר אופטי |
20 |
dB |
||||
|
מדור מקלט |
||||||
|
אורך גל מרכזי |
λr |
1480 |
1565 |
נ"מ |
||
|
לוס אסרט |
LOSA |
-40 |
- |
dBm |
||
|
לוס קינוח |
LOSD |
-24 |
dBm |
|||
|
Los Hysteresis |
LOSH |
0.5 |
dB |
|||
|
לְהַעֲמִיס יוֹתֵר מִדַי |
שבת |
-7 |
dBm |
5 |
||
|
רפלקציית מקלט |
Rrx |
-12 |
dB |
|||
פֶּתֶק
1. השתקפות של 12dB.
2. תנאים של בדיקות מקלט בלחץ לפי IEEE802.3ae. בדיקת CSRS דורשת שהלוח המארח יהיה תואם ל-SFF-8431.
3. עומס יתר על המקלט המצוין ב-OMA ותחת הלחץ המקיף והגרוע ביותר.
מידע הזמנה
|
מספר חלק |
תֵאוּר |
|
SFP-10GD80-C21 |
10Gb/s 80km DWDM SFP+ משדר חם לחיבור, דופלקס LC, +3.3V, 100GHz, DWDM EML&APD, מצב יחיד |
שאלות נפוצות
1. מה זה 10G dwdm 80km?
ת: 10G DWDM 80km מתייחס לסוג של טכנולוגיית תקשורת אופטית המאפשרת העברת נתונים בקצב של 10G על פני מרחק של 80 ק"מ באמצעות DWDM. DWDM היא טכניקה המאפשרת לשלב ולהעביר מספר אותות אופטיים, כל אחד באורך גל שונה, על גבי סיב אופטי בודד. זה מאפשר ניצול יעיל של רוחב הפס הזמין ומגדיל את הקיבולת של רשת הסיבים האופטיים.
2. מה ההבדל בין CWDM ל-DWDM SFP?
ת: טווח אורך הגל של CWDM SFP הוא 1270-1610 ננומטר. מרחק השידור המרבי הוא 120 ק"מ. עם זאת, ל-DWDM SFP יש אורך גל מרבי של 1620 ננומטר ומרחק שידור מרבי של 200 ק"מ.
