תיאור

פרמטרים טכניים

תכונות

● קצב נתונים כפול של 1.25Gbps/1.063Gbps פעולה

שני סוגים:

A: משדר לייזר FP 1310nm, מקלט PIN של 1550nm

B: משדר לייזר DFB 1550nm, מקלט PIN של 1310nm

A: משדר לייזר FP 1310nm, מקלט PIN של 1490nm

B: משדר לייזר DFB 1490nm, מקלט PIN של 1310nm

● תואם ל-SFP MSA ו-SFF-8472 עם שקע סימפלקס LC או SC

● ניטור אבחון דיגיטלי:

כיול פנימי או כיול חיצוני

● תואם ל-SONET OC-24-LR-1

● תואם ל-RoHS

● +3.3V ספק כוח יחיד

● טווח טמפרטורת מארז הפעלה של

תואר 0 עד תואר +70 (מסחרי) או תואר -40 עד תואר +85 (תעשייתי)

יישומים

● Gigabit Ethernet

● ערוץ סיבים

● עבור לממשק Switch

● יישומי מטוס אחורי מוחלפים

● ממשק נתב/שרת

● מערכות שידור אופטיות אחרות

דירוג מרבי מוחלט

פָּרָמֶטֶר	סֵמֶל	מינימום	מקסימום	יְחִידָה
מתח אספקה	Vcc	-0.5	4.5	V
טמפרטורת אחסון	טס	-40	+85	תוֹאַר
לחות הפעלה	-	5	85	%

תנאי הפעלה מומלצים

פָּרָמֶטֶר			סֵמֶל	מינימום	אופייני	מקסימום	יְחִידָה
טמפרטורת מארז הפעלה		מִסְחָרִי	Tc	0		+70	תוֹאַר
טמפרטורת מארז הפעלה		תַעֲשִׂיָתִי	Tc	-40		+85	תוֹאַר
מתח אספקת חשמל			Vcc	3.13	3.3	3.47	V
זרם אספקת חשמל			Icc			300	אִמָא
קצב נתונים	Gigabit Ethernet				1.25		Gbps
קצב נתונים	ערוץ סיבים				1.063		Gbps

מאפיינים אופטיים וחשמליים

פָּרָמֶטֶר		סֵמֶל		מינימום	אופייני	מקסימום	יְחִידָה	הערות
מַשׁדֵר
אורך גל מרכזי			λc	1290	1310	1330	נ"מ	RSPD-03BD20-3155I
				1530	1550	1570		RSPD-03BD20-5531I
				1290	1310	1330		RSPD-03BD20-3149I
				1470	1490	1510		RSPD-03BD20-4931I
רוחב ספקטרלי (RMS)			σ			4	נ"מ
רוחב ספקטרלי (-20dB)@DFB			∆λ			1	נ"מ
יחס דיכוי מצב צדדי@DFB			SMSR	30			dB
כוח פלט ממוצע			לְשַׁרבֵּט	-9		-3	dBm	1
יחס הכחדה			ER	9			dB
הפרש תנודת קלט נתונים			V_IN	400		1800	mV	2
עכבה דיפרנציאלית קלט			Z_IN	90	100	110	Ω
TX השבת	השבת			2.0		Vcc	V
	לְאַפשֵׁר			0		0.8	V
תקלת TX	תַקָלָה			2.0		Vcc	V
	נוֹרמָלִי			0		0.8	V
מַקְלֵט
אורך גל מרכזי			λc	1530		1570	נ"מ	RSPD-03BD20-5531I
				1290		1330		RSPD-03BD20-3155
				1470		1510		RSPD-03BD20-4931I
				1290		1330		RSPD-03BD20-3149I
רגישות מקלט						-23	dBm	3
עומס יתר של מקלט				-3			dBm	3
LOS De-Assert			LOS_D			-24	dBm
LOS Assert			LOS_A	-35			dBm
LOS Hysteresis				1		4	dB
הפרש פלט נתונים			ווט	400		1800	mV	4
LOS			גָבוֹהַ	2.0		Vcc	V
			נָמוּך			0.8	V

הערות:

1. הכוח האופטי מופעל לתוך SMF.

2. כניסת PECL, מחוברת ומסתיימת פנימית AC.

3. נמדד עם PRBS 2⁷-1 תבנית בדיקה @1250Mbps, BER פחות או שווה ל-1×10^-12.

4. צמוד AC פנימי.

שאלות נפוצות

ש: מה ההבדל בין SFP ל-BIDI SFP?

ת: ההבדל בין SFP ל-BIDI SFP טמון בשיטת השידור שלהם. SFP (Small Form-factor Pluggable) הוא מודול אופטי לשימוש כללי התומך בשידור דו-כיווני חד-סיבי או דו-סיבי, בהתאם לסוג הספציפי. מצד שני, BIDI SFP (Bidirectional SFP) תוכנן במיוחד עבור שידור דו-כיווני חד-סיב, תוך שימוש בטכנולוגיית ריבוי חלוקת אורך גל (WDM) להעברת אותות בשני הכיוונים על גבי סיב בודד, ובכך לחסוך במשאבי סיבים.

ש: מה הטווח של 1G SFP?

ת: טווח ה-SFP של 1G (ניתן לתקע 1 ג'יגה-ביט קטן בפורמט פקטור) יכול להשתנות בהתאם לסוג הסיב ולמודול ה-SFP הספציפי שבו נעשה שימוש. בדרך כלל, עבור סיבים מולטי-מודים, מודולי 1G SFP יכולים להשיג מרחק שידור של עד 2 קילומטרים. עבור סיבים במצב יחיד, מרחק השידור יכול להיות ארוך יותר באופן משמעותי, ובדרך כלל נע בין 10 קילומטרים ל-160 קילומטרים, תלוי במודול הספציפי וביכולותיו.

ש: מהו המרחק המקסימלי עבור SFP?

ת: המרחק המקסימלי עבור SFP (ניתן לחיבור באמצעות גורם קטן) יכול להשתנות בהתאם לסוג ולתקן הספציפיים, אך הוא בדרך כלל נע עד 100 מטר (328 רגל) עבור יישומי Ethernet סטנדרטיים על סיבים מולטי-מודים. עבור סיבים במצב יחיד ומודולי SFP מתקדמים מסוימים, המרחקים יכולים להגיע עד 40 או אפילו 80 קילומטרים (בסביבות 25 עד 50 מיילים).

ש: מהו הטווח של BIDI SFP?

ת: טווח ה-BIDI SFP (SFP דו-כיווני) יכול להשתנות בהתאם למודול הספציפי ולסוג הסיבים שבהם נעשה שימוש. בדרך כלל, מודולי BIDI SFP מיועדים לשידור למרחקים ארוכים על גבי סיבים חד-מצביים, עם מרחקים הנעים בין 40 קילומטרים לפוטנציאל ארוכים אף יותר, בהתאם ליכולות המודול.

תגיות פופולריות: 1.25gb/s מודול משדר sfp bidi 20km, סין 1.25gb/s מצב יחיד sfp bidi יצרנים, ספקים, מפעלים

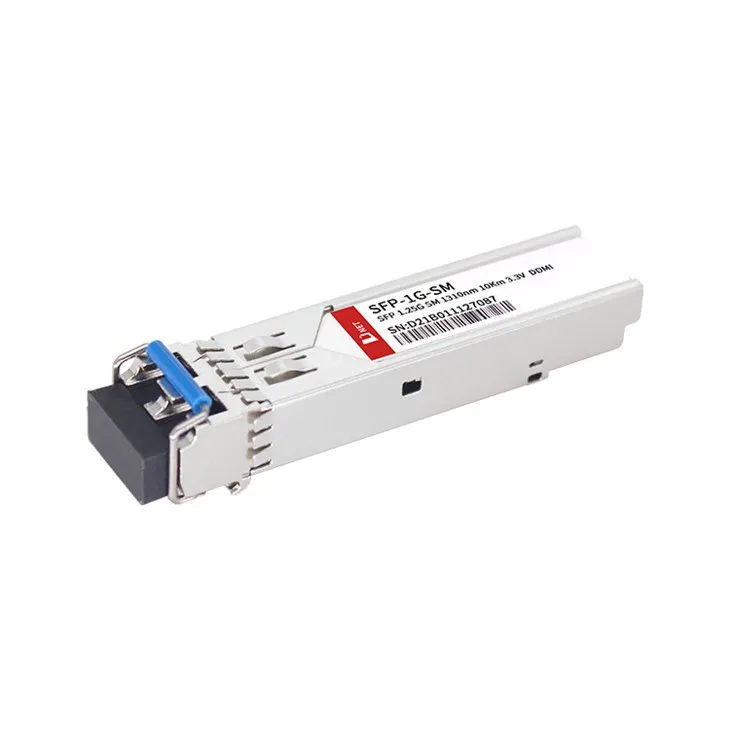

מודול משדר 1.25Gb/s SFP BIDI 20KM במצב יחיד
