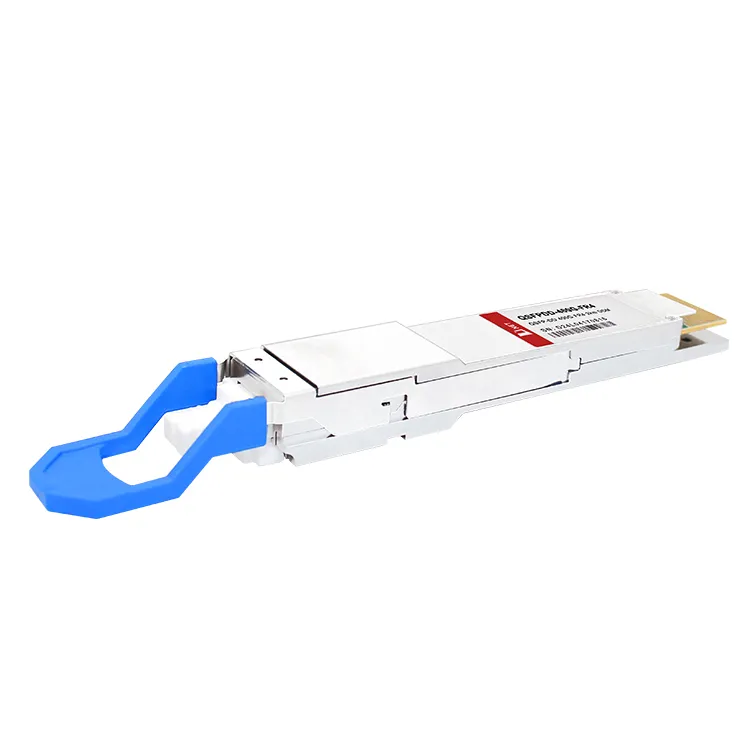

מקלט משדר אופטי 400G QSFP-DD FR4 2KM

פָּרָמֶטֶר

סֵמֶל

מינימום

מקסימום

יחידות

טמפרטורת אחסון Rכעס

Tsrg

-40

+85

תוֹאַר

מתח אספקה

Vcc

0

4

V

יַחֲסִי לַחוּת

RH

10% ל 90%

לא מתעבה

פָּרָמֶטֶר

סֵמֶל

מינימום

מקסימום

יחידות

טמפרטורת אחסון Rכעס

Tsrg

-40

+85

תוֹאַר

מתח אספקה

Vcc

0

4

V

יַחֲסִי לַחוּת

RH

10% ל 90%

לא מתעבה

מַשׁדֵר פָּרָמֶטֶר

נָתִיב

מינימום

אופייני

מקסימום

יחידות

כוח שיגור ממוצע לנתיב

-3.3

3.5

dBm

עוצמת השקה ממוצעת כוללת

9.3

dBm

Dutter אפנון אופטי

משרעת (OMA חיצונית), כל נתיב

-0.3

3.7

dBm

הבדל בעוצמת השיגור בין כל

שני נתיבים (OMA חיצוני)

4

dB

כוח השקה ממוצע לכל נתיב @TX Off State

-20

dBm

הפעל כוח ב-OMA חיצוני מינוס TDECQ, בכל נתיב

עבור ER גדול או שווה ל-4.5dB

עבור מיון<4.5dB

-1.7

-1.6

dBm

סגירת עיניים משדר ופיזור עבור

PAM4, כל נתיב

3.4

dB

יחס הכחדה

3.5

dB

רעש בעוצמה יחסית (OMA)

-136

dB/Hz

קצב דיכוי מצב צדדי (SMSR)

30

dB

סובלנות אובדן החזר אופטי

17.1

dB

השתקפות משדר

-26

dB

דיוק ניטור כוח פלט משדר

-3

3

dB

TDECQ-10*log10(Ceq), כל נתיב

3.4

dB

זמן מעבר משדר

17

נ.ב

פָּרָמֶטֶר

מינימום

אופייני

מקסימום

יחידות הערות

מאפייני פלט חשמלי של מקלט בְּ- TP4

קצב איתות לכל נתיב

26.5625

GBd

פלט AC משותף

מתח (RMS)

17.5

mV

מתח מוצא דיפרנציאלי שיא לשיא

900

mV

Near-end ESMW (סימטריית עיניים

רוחב המסכה)

0.265

ממשק משתמש

גובה עין קרוב, דיפרנציאל

70

mV

מקצה ESMW (סימטריית עיניים

רוחב המסכה)

0.2

ממשק משתמש

גובה עיניים רחוק, דיפרנציאל

30

mV

יחס ISl שלפני הסמן מקצה רחוק

-4.5

2.5

%

9.5-0.37f

dB

0.01-8GHz

4.75-7.4לוג

10 (f/14)

dB

8-19 GHz

משותף למצב דיפרנציאלי

22-20(f/25.78)

dB

0.01-12.89GHz

15-6יומן

10 (f/25.78)

dB

12.89-19 גיגה-הרץ

אי התאמה של סיום דיפרנציאלי

10

%

זמן מעבר (מינימום, 20% עד 80%)

9.5

נ.ב

מתח DC משותף

-350

2850

mV

משדר חשמלי מאפיין קלטs ב-TP1

קצב איתות, לכל נתיב

26.5625

GBd

סובלנות מתח כניסה דיפרנציאלית pk-pk

900

mV

9.5-0.37f

dB

0.01-8GHz

4.75-7.4log 10

(f/14)

dB

8-19 GHz

22-20(f/25.78)

dB

0.01-12.89GHz

15-6יומן 10

(f/25.78)

dB

12.89-19 גיגה-הרץ

אי התאמה של סיום דיפרנציאלי

10

%

מבחן קלט בלחץ מודול

לכל מדור

120E.3.4.1

IEEE802.3bs

טווח סובלנות מתח חד-קצה

-0.4

3.3

V

מתח רגיל

-350

2850

mV

מספר חלק

תֵאוּר

QDD-400G-FR4

משדר אופטי 400G QSFP-DD FR4
