תכונות מוצר
OSFP Serial Optical מִמְשָׁק
●4x100G PAM4 מתזמן מחדש 400GAUI-4 ממשק חשמלי
● כבל אופטי אקטיבי
● מערכי VCSEL 4 ערוצים ומערכי גלאי צילום PIN של 4 ערוצים
● אורך קישור מקסימלי של 60 מ' ב-OM3 או 100 מ' ב-OM4
תואם OSFP MSA
● Hot Pluggable OSFP
● תואם למפרט מודול OSFP Rev 5.0
● תואם ל-CMIS 5.2
תמיכה נוהל
● תואם ל-IEEE 802.3db
● תואם ל-IEEE 802.3ck
נָמוּך צריכת חשמל
●פחות מ-8W בטווח טמפרטורות של 0 עד 70 מעלות
יישומים
● 400GBASE-SR4 400G Ethernet
●מרכז נתונים
תגיות פופולריות: מקלט משדר אופטי 400 גרם osfp sr4 מ"מ mpo12, סין יצרנים, ספקים, מפעלים של מקלטי משדר אופטיים osfp sr4 מ"מ mpo12
דירוג מרבי מוחלט
|
פָּרָמֶטֶר |
סֵמֶל |
מינימום |
מקסימום |
יחידה |
|
טמפרטורת אחסון |
טס |
-40 |
85 |
.C |
|
Case Operating Temperature |
חלק עליון |
0 |
70 |
.C |
|
קרוב משפחה לחות (ללא עיבוי) |
RH |
15 |
85 |
% |
|
מתח אספקה |
Vcc |
-0.5 |
3.6 |
V |
|
סף נזק למקבל, לכל נתיב |
PRdmg |
5 |
dBm |
תנאי הפעלה מומלצים
|
פָּרָמֶטֶר |
סֵמֶל |
מינימום |
מקסימום |
יחידה |
|
טמפ' מארז הפעלהנקודת זמן |
חלק עליון |
0 |
70 |
.C |
|
קרוב משפחה לחות (לא מתעבה) |
RH |
15 |
85 |
% |
|
מתח אספקת חשמל |
Vcc |
3.135 |
3.465 |
V |
|
סה"כ צריכת חשמל |
PC |
- |
8 |
W |
|
זרם אספקה לְכָל סוֹף |
2.55 |
A |
||
|
קצת ציון |
BR |
425 |
Gbps |
|
|
אורך סיבים מופעל OM3 MMF |
60 |
m |
||
|
אורך סיבים מופעל OM4 MMF |
100 |
m |
||
|
I2C שָׁעוֹן תדירות |
0 |
400 |
kHz |
הערות:
1. במצב של מתח הפעלה של 3.465V, וטמפרטורת מארז של 70 מעלות
ממשק אופטי משדר
|
פָּרָמֶטֶר |
סֵמֶל |
מינימום |
אופייני |
מקסימום |
יחידה |
|
|
קצב נתונים לכל נתיב |
ד"ר |
53.125 |
GBd |
|||
|
פורמט אפנון |
PAM4 |
|||||
|
אורך גל מרכז 1 |
λ |
840 |
860 |
868 |
נ"מ |
|
|
רוחב ספקטרלי RMS |
σ |
0.6 |
נ"מ |
|||
|
כוח השקה ממוצע, כל נתיב |
Pavg |
-4.6 |
4 |
dBm |
||
|
כוח אופטי OMA, כל נתיב, מקסימום |
POMA |
3.5 |
dBm |
|||
|
OMAouter, כל נתיב דקות |
מקסימום (TECQ, TDECQ)<1.8 dB |
מקסימום [-2.6 , max(TECQ,TECQ) –4.4] |
dBm |
|||
|
1.8 < מקסימום (TECQ, TDECQ) < 4.4 dB |
||||||
|
סגירת עין משדר ופיזור (TDECQ), כל נתיב |
TDECQ |
4.4 |
dB |
|||
|
סגירת עין משדר עבור PAM4 (TECQ), כל נתיב |
TECQ |
4.4 |
dB |
|||
|
יחס הכחדה |
ER |
2.5 |
dB |
|||
|
סיור כוח משדר, כל נתיב |
2.3 |
dBm |
||||
|
סובלנות לאובדן החזר אופטי |
ORLT |
14 |
dB |
|||
|
כוח אופטי עבור TX DISABLE |
-30 |
dBm |
||||
|
שטף מוקף 2 |
גדול או שווה ל-86% ב-19 אום פחות או שווה ל-30% ב-4.5 אום |
|||||
הערות:
1. מוגדר בהתאם לביצועי הלייזר בו נעשה שימוש.
2. נמדד בסוג A1a.2 או מסוג A1a.3, או A1a.4, 50 אום סיבים, בהתאם ל- IEC 61280-1-4
ממשק אופטי מקלט
|
פָּרָמֶטֶר |
סֵמֶל |
מינימום |
אופייני |
מקסימום |
יחידה |
|
|
קצב נתונים לכל נתיב |
BR |
53.125 |
Gbd |
|||
|
פורמט אפנון |
PAM4 |
|||||
|
אורך גל מרכז 1 |
λ |
842 |
885 |
948 |
נ"מ |
|
|
סף נזק |
5 |
dBm |
||||
|
כוח קליטה ממוצע, כל נתיב |
-6.4 |
4 |
dBm |
|||
|
קבל כוח, כל נתיב (OMAouter) |
dBm |
|||||
|
השתקפות מקלט |
רר |
dB |
||||
|
רגישות מקלט, כל נתיב1 |
RS=מקסימום (-4.6, TECQ –6.4) |
dBm |
||||
|
רגישות מקלט לחוצה, כל נתיב |
-2 |
dBm |
||||
|
Rx LOS |
לִטעוֹן |
-15 |
dBm |
|||
|
בטל טענה |
-7.5 |
dBm |
||||
|
היסטרזיס |
0.5 |
5 |
dB |
|||
הערות:
1. רגישות המקלט היא אינפורמטיבית ומוגדרת עבור משדר עם ערך של TECQ. נמדד עם אות בדיקת התאמה ב-TP3for BER=2.4E-4 Pre-FEC.
מזמין מידע
|
מספר חלק |
תיאור |
|

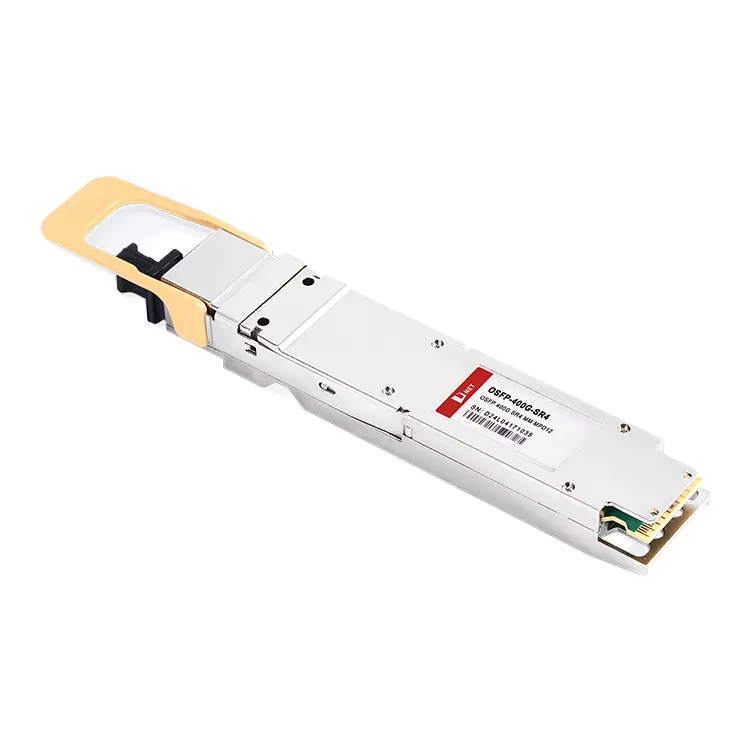

OSFP-400G-SR4 |
400G OSFP SR4,MPO12,100m, 850nm,MMF |
