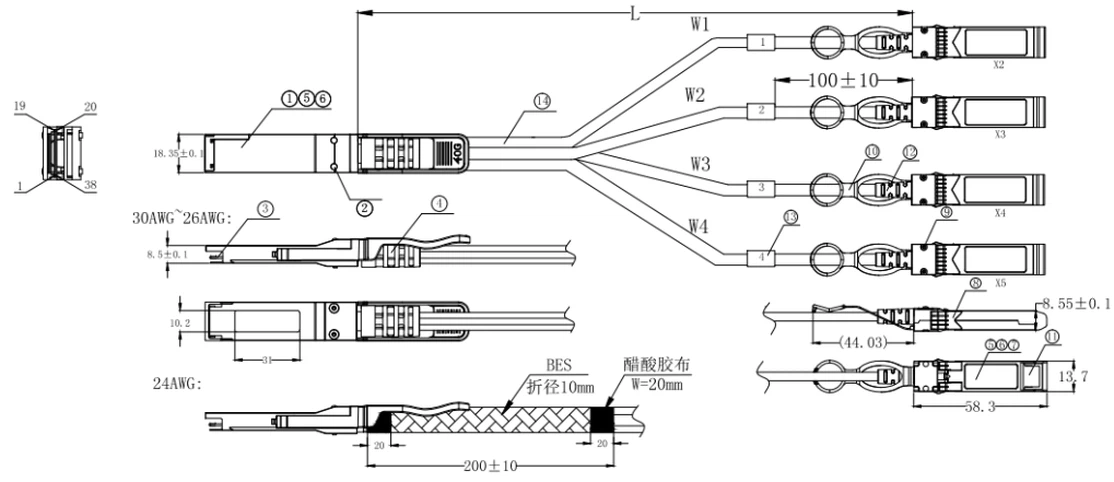

40G QSFP+ ל-4X10G SFP+ כבל נחושת חיבור פסיבי ישיר

(פָּרִיט)

(דְרִישָׁה)

(תנאי מבחן)

(דיפרנציאל עכבה)

כֶּבֶל

עַכָּבָּה

105+5/-5Ω

זמן עלייה של 35ps (20% - 80%).

כרטיס משוטים

עַכָּבָּה

100±10Ω

סיום כבל

עַכָּבָּה

100±15Ω

[הפסד החזר דיפרנציאלי (קלט/פלט) SDD11/SDD22]

לַחֲזוֹר הפסד (ו)גדול או שווה ל 10                                0.01 פחות או שווה ל-f﹤4.1

6.3-13יומן₁₀(f/ 5.5) 4.1 פחות או שווה ל-f פחות או שווה ל-11.1

אֵיפֹה

f הוא התדר ב-GHz Return הפסד (ו) הוא הפסד ההחזר בתדירות f

0.01GHz פחות או שווה ל-f פחות או שווה ל-11.1GH

z

SFF-8431 Rev.4.1

[הפסד של הכנסה דיפרנציאלית (ס_DD21מקסימום)]

(מקסימום הפסד הכנסה דיפרנציאלי עבור TPa ל-TPb

לא כולל מתקן בדיקה)

10MHz פחות או שווה ל-f פחות או שווה ל-5GHz

F

AWG

0.6GHz

1.25GHz

2.5GHz

5.0GHz

30AWG(1m) מקסימום.

2dB

3dB

4.5dB

7.5dB

30 AWG(2m) מקסימום.

4dB

5dB

7dB

10dB

28AWG(3m) מקסימום.

4dB

5.5dB

7.5 dB

12dB

26AWG(5m) מקסימום.

5.5dB

7dB

10dB

16.0dB

24AWG(7m&10m

)מקסימום.

6.5dB

10dB

14dB

21dB

[MDNEXT(מרובה מטריד

דיבור קרוב)]

גדול או שווה ל-26dB

10MHz פחות או שווה ל-f פחות או שווה ל-5GHz

[הפסד הכנסה

חֲרִיגָה]

-0.7-0.2*10^-3f פחות או שווה ל-IDD פחות או שווה ל-0.7+0.2*10^-3f

(f הוא התדר ב-MHz),

10MHz פחות או שווה ל-f פחות או שווה ל-5GHz

(פָּרִיט)

(דְרִישָׁה)

(תנאי מבחן)

[התנגדות מגע ברמה נמוכה]

70מיליוהם מקסימום. מההתחלה.

EIA-364-23:הפעל מתח מרבי של 20mV

וזרם של 100 mA.

התנגדות בידוד

10 מוהם (מינימום)

EIA364-21: AC 300V 1 דקה

[מתח עמידות דיאלקטרי]

DC 500V פריקה משבשת דקה אחת.

EIA-364-20:הפעל מתח של 500 VDC למשך דקה אחת בין מסופים סמוכים

ובין טרמינלים סמוכים ו

טָחוּן.

(פָּרִיט)

(דְרִישָׁה)

(תנאי מבחן)

[טמפ' הפעלה

לָנוּעַ]

תואר -20 עד תואר +75

טווח טמפרטורת הפעלה של כבל.

[טמפ' אחסון

לָנוּעַ

(במצב ארוז)]

תואר -25 עד תואר +65

טווח טמפרטורות אחסון כבלים במצב ארוז.

[רכיבה תרמית

ללא חשמל]

אין עדות לנזק פיזי

EIA-364-32D, שיטה A, -25 עד 90C, 100

מחזורים, 15 דקות. שוכן

[ריסוס מלח]

48 שעות ריסוס מלח לאחר הקליפה

אזור קורוזיבי פחות מ 5％.

EIA-364-26

גז זורם מעורב

לעבור בדיקות חשמל לפי 3.1 לאחר

מלחיץ. (למחבר בלבד)

EIA-364-35 Class II,14 ימים.

טמפ' חַיִים

אין עדות לנזק פיזי

EIA-364-17C עם RH, חום לח 90 מעלות ב

85% RH למשך 500 שעות ואז חזור לסביבה

כבל קר בנד

4H, אין עדות לנזק פיזי

מצב: -20 מעלות ±2 מעלות, קוטר הציר הוא פי 6 מקוטר הכבל.

(פָּרִיט)

(דְרִישָׁה)

(תנאי מבחן)

רֶטֶט

לעבור בדיקות חשמל לפי 3.1 לאחר לחץ.

מהדק ורטט לפי EIA-364-28E,

TC-VII, אות מצב בדיקה – D, 15 דקות בציר X, Y ו-Z.

גמיש כבלים

אין עדות לנזק פיזי

להגמיש כבל 180 מעלות למשך 20 מחזורים (±90 מעלות מהמיקום הנומינלי) ב-12 מחזורים לדקה עם עומס של 1.0 ק"ג המופעל על כיסוי הכבל. גמיש באזור המגף 90º בכל אחד

כיוון מאונך. לפי EIA-364-41C

שימור תקע כבל בכלוב

90N ​​דקות

אין עדות לנזק פיזי

כוח להפעלה צירית ללא נזק לכלוב. לפי SFF 8661 Rev 2.1

משוך את כיסוי הכבל במרחק של כ-1 רגל מאחורי תקע הכבל. אין נזק תפקודי לתקע הכבל מתחת ל-90N.

לכל SFF{{0}} Rev 5.0

שימור כבל בתקע

90N ​​דקות

אין עדות לנזק פיזי

תקע הכבל מחובר עם הכבל בתפזורת תלוי אנכית. עומס צירי 90N מופעל (בהדרגה) על כיסוי הכבל ו

החזיק במשך דקה 1. לפי EIA-364-38ב

הלם מכני

לעבור מבחני חשמל

לפי 3.1 לאחר לחץ.

מהדק ובלם לפי EIA-364-27B, TC-G,3

פעמים ב-6 כיוונים, 100 גרם, 6ms.

הכנסת תקע כבל

40N Max.(QSFP+)

18N Max.(SFP+)

לפי SFF8432 Rev 5.0.

חילוץ תקע כבל

30N מקסימום (QSFP28)

12.5N מקסימום (SFP28)

מדוד ללא עזרת קפיצי יציאה מכלוב. הנח עומס צירי על

ביטול נעילה לתקע ביטול נעילה. לכל SFF-8432

Rev 5.0.

עֲמִידוּת

50 מחזורים, אין עדות לנזק פיזי

EIA-364-09, בצע מחזורי תקע וניתוק: קצב חיבור תקע ושקע: 250 פעמים/שעה. 50 פעמים עבור QSFP28/SFP28

מודול (מחבר ל-PCB)
